Rund um AutoCAD : Darstellung Rohr bei Plott nur Mittellinie
RL13 am 23.01.2017 um 09:04 Uhr (15)
Zitat:Zum nachvollziehen:Neue Datei öffnen, Kreis R=5, Objekthöhe 50, mit 3DDREHEN um X-Achse 90° drehen.Einen Block mit dem Objekt erstellen und über PLOT, A4 einigermaßrn Formatfüllend, die Vorschau nutzen oder wahlweise Papier oder ein PDF erstellen.Nun den Block bearbeiten, den Kreis mit VARIA 0.001 verkleinern.Die Blockreferenz dafür mit VARIA und Faktor 1000 vergrößern.Die Größe ist nun die selbe wie zuvor, aber die Darstellung nicht.Wenn dass wirklich das Problem ist kann man dem mit einer Höherskal ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : 3D dwg/step Dateigröße verringern
RL13 am 20.02.2017 um 10:50 Uhr (1)
Hallo Harry,nach so langer Zeit ohne Antwort mach ich mal einen ersten Erklärungsversuch.Deine Konstruktion wird im STEP-Format oder auch bspw. im SAT-Format (AutoCAD zugrunde liegender ACIS-BREP-Modellierkern)als ein Volumenkörper abgespeichert ohne die immer wiederkehrenden Geometrien in deinem Model zu berücksichtigen um hier Speicherplatz zu sparen.Eine Möglichkeit hier Speicherplatz zu sparen wäre die Konstruktion einer (ich nehme an) Kühllamelle als Volumenkörper - Block erzeugen und anschließend nur ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Duplicate löschen mit mapclean und overkill
RL13 am 20.02.2017 um 13:25 Uhr (1)
Zitat:Es kann, wenn AutoCAD hier nicht irgendwelche Programmfehler enthält, nur um die Grenzen bezüglich des Speichers gehen und um Grenzen bezüglich der Bearbeitungszeit. Nur Speichergrenzen können dabei zu Fehlern im Programmablauf führen.Ich möchte behaupten das beide Punkte zutreffen 1. Es werden des Öfteren Probleme hier im Forum diskutiert, welche auch einfachste Geometriedatenbank-Objekte betreffen und seit Jahren von Autodesk fehlerhaft mitgeschleppt werden.2. 4 Millionen Punkte mag sich im ersten ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : PDF plotten von übergroßen Plänen
RL13 am 21.02.2017 um 15:55 Uhr (1)
Hallo Thomas,Zitat:10.160mm lang - 594 mmm hoch. Foxit kann damit umgehen.komisch deine Datei mit Adobe oder PDF-XChange geöffnet zeigt Länge 5080 mm an ------------------mfg Roman
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : Farbe weiß bei neu erstellten Objekten
RL13 am 27.04.2017 um 08:58 Uhr (1)
Hallo Thomas,ich sehe nun auch gerade erst, dass du MAP verwendest.Dann gibt es noch die Möglichkeit über das MAP-Aufgabenfenster das Häkchen bei "Vorgabe" rauszunehmen (siehe Bild)Zur Erläuterung:MAP setzt auf AutoCAD auf und über das MAP-Aufgabenfenster lassen sich alle AutoCAD-Objekteigenschaften noch einmal extra überschreiben.Wenns daran lag in Zukunft bitte Fragen in dem Forum stellen:http://ww3.cad.de/cgi-bin/ubb/forumdisplay.cgi?action=topics&number=285 ------------------mfg Roman
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Benutzerdefinierte Linienstärke
RL13 am 27.04.2017 um 11:48 Uhr (1)
Zitat:Gibt es eine Möglichkeit benutzerdefinierte Linienstärken zu machen?Ich habe in Erinnerung, dass die Linienstärken in AutoCAD festverdrahtet sind und nicht geändert werden können.noch eine Alternative:mit _MLSTILE eine Multilinienstil erstellen und mit _MLINE zeichnen.------------------mfg Roman[Diese Nachricht wurde von RL13 am 27. Apr. 2017 editiert.]
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : Massenermittlung
RL13 am 02.05.2017 um 16:24 Uhr (1)

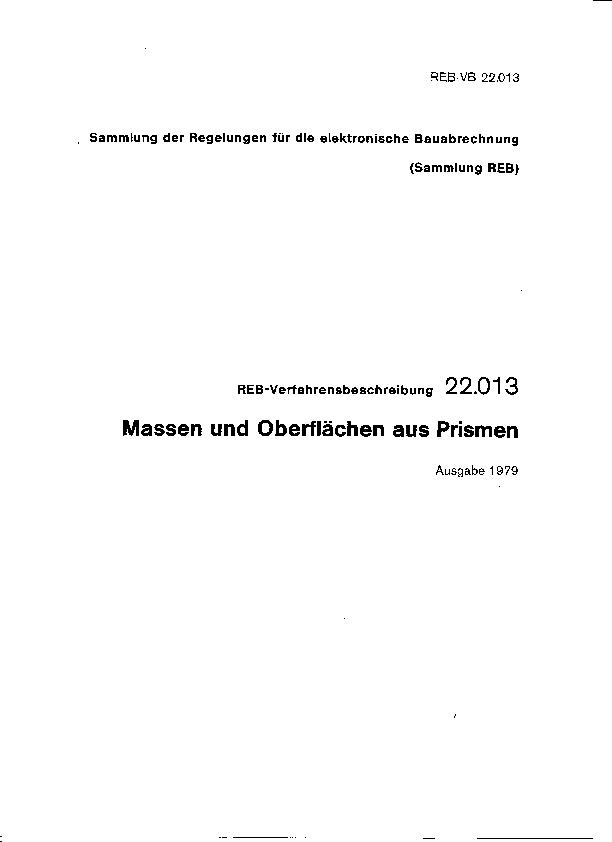

Zitat:Bei DGMs habe ich im Civil 3D die DACH Erweiterung, mit der man eine Massenberechnung nach REB machen kann.Gibt es eine Möglichkeit den Rechenweg sich anzeigen zu lassen? Für Flächen und oder VolumenFür die Ermittlung nach REB 22.013 siehe Anhang._massprop ist m.E. nach ein Befehl des BREP-Modellierkerns (ACIS) welcher in AutoCAD und vielen anderen CAD-Systemen Anwendung findet.Wenn ich morgen Zeit finde kram ich mal in meinen 15 Jahren alten Studienunterlagen rum um etwas über die Arbeitsweise in Er ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : MEP 2017-Stil-Manager
RL13 am 16.05.2017 um 09:38 Uhr (1)
Mir sagt der Stil-Manager und Eigenschaftsdatensätze (EDS) nichts Falsches Forum?vielleicht hier mal die Frage stellen:http://ww3.cad.de/cgi-bin/ubb/forumdisplay.cgi?action=topics&forum=AutoCAD+MEP+(ABS)&number=483&DaysPrune=1000&LastLogin=&mystyle=AUGCE------------------mfg Roman
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Geokoordinaten in das Eigenschaftsfeld bringen
RL13 am 21.07.2017 um 09:02 Uhr (15)
Zitat:das hab ich bereits getan. die Karte dazu liegt ja im Hintergrund, also hab ich das gesamte Gebäude und dessen Objekte an die richtige Stelle positioniert und auch einen Referenzpunkt gesetzt. Ich habe einen Screenshot angehängt.Du hast aber eigentlich nicht das Gebäude und dessen Objekte an die richtige Stelle in Deinem AutoCAD WKS positioniert sondern nur die Bing-Karte anhand des Geomarkers. Der Funktionsumfang von AutoCAD ist etwas eingeschränkt, was das Konstruieren in projezierten oder auch ge ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Geokoordinaten in das Eigenschaftsfeld bringen
RL13 am 21.07.2017 um 12:12 Uhr (15)
Hallo CeKay,handelt es sich bei der Punktwolke um eine lokal aufgenommene (Standlaserscanner) oder aus einer Luftvermessung (LIDAR)?Bei der lokalen Punktwolke werden für gewöhnlich nur 3D in alle Richtungen gemessen und die XYZ-Werte in Längeneinheiten bspw. m als Abstand zum Scanner gespeichert.Zusätzlich erfolgt noch die Einmessung der Scannerposition im örtlichen Koordinatenreferenzsystem und das geschieht bei eurem Scanner scheinbar per GPS in geografischen Koordinaten sprich Winkelangaben?Dann sollte ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : 3D Modell aus Grundriss erstellen
RL13 am 21.07.2017 um 16:20 Uhr (1)
Hallo zusammen,zu 1.und 3.) also ich würde nicht so pessimistisch wie cadwomen antworten.Mit Civil (da ist AutoCAD mit drin) geht das schon über das Extrudieren der Grundrisslinien.Anschließend kann man mit etwas Übung die Gewölbe nachkonstruieren und mit den boolschen Operatoren auch die Fenster rausschneiden, rendern usw.Aber von der Bedienung ist das alles sehr aufwendig, weil wenig parametrisiert. Ich denke da bist du mit ArchiCAD schneller am Ziel.Jedoch hat AutoCAD den Vorteil das hier selbst die unm ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : A360 Dienste
RL13 am 09.08.2017 um 11:27 Uhr (1)
Zitat:Diesen Befhle _mapcslibrary gibt es bei meinem Acad 2015 gar nicht - Civil?Korrekt. Für das Konstruieren in geografischen oder projizierten Koordinatenreferenzsystemen gibt es CIVIL und/oder im GIS-Bereich MAP.Der Funktionsumfang von AutoCAD ist da etwas eingeschränkt!Das Bing-Luftbild kannst du jedoch auch im Standard-AutoCAD mit dem von dir bereits gefundenen Befehl _GEOPOSITION aus den Extras.Hier ist jedoch zu beachten, dass Dein AutoCAD eigentlich keine Ahnung von "geografischen oder projizierte ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Stapel-Batch, ja/ nein?
RL13 am 09.08.2017 um 14:53 Uhr (1)
Hallo Holger,Zitat:... mit .Net überhaupt kein Problem.muss dann nicht aber zumindest auf dem Rechner AutoCAD installiert sein, damit die ganzen AutoCAD-Bibliotheken verfügbar sind ------------------mfg Roman
|
