Rund um AutoCAD : Ansichten über Grundans im Layout
Siegfried Rief am 20.05.2013 um 12:25 Uhr (0)
Als Holzler kennst du ja die "Teilschnittzeichnung", die Reduzierung eines Gesamtschnitts auf die wichtigsten Punkte. Das kann man mit den "Zeichnungsansichten" leider auch nicht. Die Detail-Funktion ist dafür auch nicht wirklich geeignet. Für Einzelteile alledings perfekt!Gruß
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Ansichten über Grundans im Layout
Siegfried Rief am 19.05.2013 um 14:46 Uhr (0)
Im Unterschied zu _sectionplane aktualisieren sich auch die Maße! Nach aus-/einblenden egal ob über _hideobjects oder Layer frieren/ausschalten ist die Assoziativität weg und man muss "neu verknüpfen". Irgendwie logisch, dennoch der Wunsch, dass die Assoziativität "im Hintergrund" bestehen bliebe ...Gruß
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : viewbase mit Layerstatus
Siegfried Rief am 29.12.2011 um 11:56 Uhr (0)
Ein Vorteil wäre die automatische Ausrichtung der Zeichnungen, z.B. in 3-Tafelansicht, im Moment brauchts da mvsetup. Wenn ich mir aber überlege, dass bei uns Teile auch mal bezüglich dem WKS verdreht liegen können, dann wären das weitere "Wünsche" an die Views und dann brauchts letztlich die Flexibilität der "Handarbeit".Dann wäre da aber noch die Darstellung der verdeckten Kanten als Strichlinie. Die "Views" machen das sehr schön, bisher mach ich das mit einem besonderen visuellen Stil aber das Ergebnis ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : acad.lsp laden
Siegfried Rief am 27.10.2013 um 18:20 Uhr (1)
Nein, den ViewCube gibts im Layout nicht, nur im Modell und in den AFenstern. Von daher machts schon Sinn, dass die Einstellung zurückgewiesen wird. Ich nehme den Eintrag raus bzw. setze ihn ganz nach unten. Damit kann ich leben, vor allem weiß ich jetzt, worans lag: mal gings, mal gings nicht ...Gruß und nochmals vielen Dank.
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : Geisterblock finden und löschen
Siegfried Rief am 22.06.2020 um 13:44 Uhr (15)
Danke für die schnelle Reaktion.Es es wird ein dynamischer Block "Hinweislinie" gemeldet, der hat tatsächlich ein Attribut drin mit dem Namen TEXT, das taucht auch in der attout txt-Datei auf. Es lagen 4 Blöcke auf einem Layout, die habe ich gelöscht, zum Bereinigen werden jetzt mehrere U... Blöcke angeboten, nicht jedoch der Block Hinweislinie ...Es wird auch immer noch bei attout ein Block rausgeschrieben jetzt U60 Handel immer noch 6A670 :-(
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : automatische Unterbrechnungslinie / stutzen
Siegfried Rief am 28.06.2022 um 11:14 Uhr (1)
Hallo Gernot,danke für deine Antwort. Die Screenshots waren tatsächlich aus verschiedenen Zeichnungen … In der Anlage jetzt der passende Modellbereich. Die zweite Anlage zeigt ein Beispiel zur Bemaßung von einem Objekt in verschiedenen Maßstäben mit einem Bemaßungsstil mit „Beschriftungs“-Eigenschaft: Vom jeweiligen Ansichtsfenster in den Modellbereich gegriffen wird das Maß im Modellbereich platziert und in der Größe aufs Layout bezogen skaliert. Es erscheint nur in den Ansichtsfenstern mit demselben Maßs ...
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : Schnitt durch 3D Modellbereich
Siegfried Rief am 20.05.2025 um 10:05 Uhr (1)

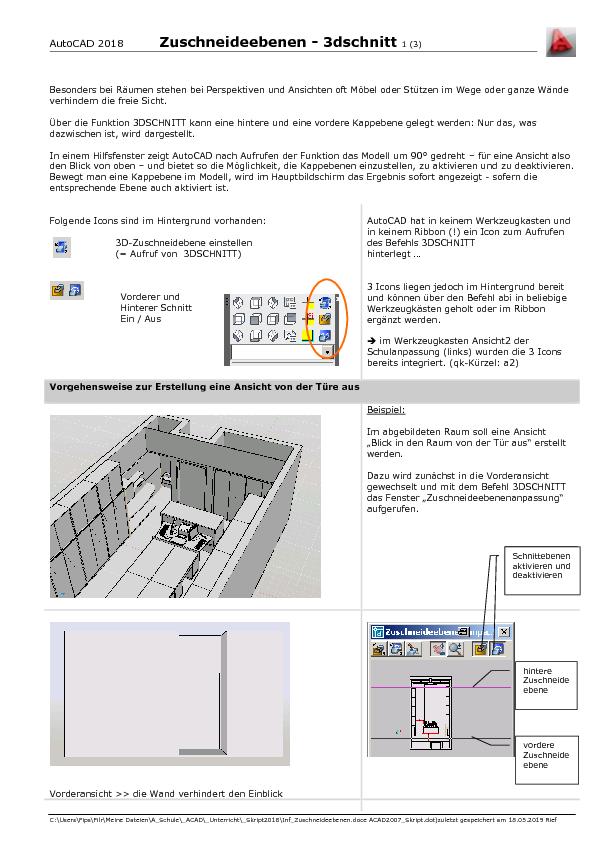

Hi,vielleicht sind "3dschnitt" oder "schnebene" hilfreich. Anbei 2 Info-"Blättle" aus meinem früheren Unterricht. (funktioniert auch noch in ACAD2025)Vorgehensweise bei "3dschnitt": Schnittebene(n) legen und aktivieren, diese als benannte Ansichten speichern und jeweils in einem Layoutansichtsfenster einstellen. keine wirklichen Schnitte, sondern "Ansichtsbegrenzungen", keine Aktualisierung notwendig.Vorgehensweise bei "schnebene": Schnittebene(n) legen, 2D-Blöcke ableiten und im Modellbereich(!) ablegen, ...
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : Layoutansichtsfenster über Neue Ansicht >> ab ACAD2018.1
Siegfried Rief am 30.10.2018 um 10:09 Uhr (1)
Bereiche z.B. durch waagerechte und senkrechte Linien im Modell festlegen ganz praktisch für die Ausarbeitung (Lage der Infos, Maßzahlen, ggf. reduzierte Schraffuren/Ausarbeitung)Großes Ansichtsfenster, sperren und entsprechend der Ansichtsfenster übereinander kopieren und anschließend einzeln auf die Bereiche zusammenziehen ...Eine weitere Methode ist, das Hilfsliniengitter im Layout auf einem großen Ansichtsfenster zu machen, die Bereiche mit Ansichtsfenstern abzugreifen und mit vpsync im Maßststab anzu ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Doppelte Kanten im Layoutbereich ausblenden
Siegfried Rief am 16.10.2020 um 10:32 Uhr (1)
Tja, ACAD-pur ist da sehr "ehrlich", wo eine Kante ist ... Bauteile können nur ganz oder gar nicht bei der Zeichnungsableitung mittels _VIEWBASE berücksichtigt werden, allenfalls bei der Schnittbeteiligung ausgenommen werden.Lösung 1: Die Putzschicht als stockwerkübergreifendes "Bauteil" auch so modellieren, dann könntest du i.Ü. auch die Bodenplatte richtig modellieren. Beides nachträglich mit "kappen" und über die Stockwerke "vereinigen" leicht möglich.Lösung 2: Mit EXPORTLAYOUT kannst du aus jedem Layou ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : acad.lsp laden
Siegfried Rief am 26.10.2013 um 18:23 Uhr (1)
So, der Fehler ist gefunden:F2 tut nicht ************************************************Öffnet eine AutoCAD 2013-Datei.Regeneriert Layout.STRIM: Trims overlapping solids.More info: lispexpert.blogspot.com --- ACAD.lsp ; Fehler: Einstellung für AutoCAD-Variable zurückgewiesen: "NAVVCUBEDISPLAY" 0**************************************************************Wenn eine Datei, egal ob dwt oder dwg nicht im Modell- sondern im Layoutbereich gespeichert wird, stolpert die acad.lsp über den Eintrag "NAVVCUBEDISPLA ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : viewbase mit Layerstatus
Siegfried Rief am 28.12.2011 um 18:36 Uhr (0)
Hallo zusammen,viewbase wäre für uns vor allem für die Darstellung von Einzelteilen interessant. Diese legen wir bisher auf separate Layer und isolieren diese in unterschiedlichen Layouts und stellen die Teile manuell in Ansichten und Isometrien dar. Die Änderung am Gesamtmodell "überträgt" sich so auf die Einzelteile in den Layouts.Wenn ich jetzt hierfür Viewbase verwende muss ich zuvor im Modell den Layer eines Einzelteils isolieren und dann das Layout mit viewbase erstellen. Leider muss ich nach einer Ä ...
|
| In das Form Rund um AutoCAD wechseln |
 |
Rund um AutoCAD : Zoomfaktor in Modell-Ansichtsfenster angleichen
Siegfried Rief am 03.02.2019 um 14:00 Uhr (1)
Hallo Stefan,einige meiner Schüler kennen den "geteilten Bildschirm" von anderen Programmen.Ums Plotten gehts hier weniger, da verwenden wir die "Zeichnungsansichten" oder Ansichtsfenster.Einen Vorteil des Arbeitens in mehreren Ansichten sehe ich auch nicht immer. Sobald ein Objekt komplex und groß ist wirds schwierig, gerade bei gleichem Zoomfaktor und und automatischer Ausrichtung.Die Layout-Ansichtsfenster muss man ständig sperren/entsperren und auch das schnelle Rendern im Ansichtsfenster ist recht boc ...
|
| In das Form Rund um AutoCAD wechseln |
|
Rund um AutoCAD : Schnittebene Einstellung für Hintergrundlinien
Siegfried Rief am 13.04.2017 um 11:20 Uhr (1)
Vorlage Zwecks Einstellungen? Das kann man auch über die Werkzeugpalette lösen: Schnittobjekt draufziehen. Das Palettenwerkzeug merkt sich die Einstellungen und man kann sie dort auch editieren. Alternativ: Zeichnungsansichten Ansicht Schnitt exportlayout und wieder einfügen. Als xref eingefügt kann man so auch bis zum Auflösen die Assoziativität zum 3D-Modell behalten, bis zu einem gewissen Grad auch als Teilschnittzeichnung über Layout-Ansichtsfenster. Dafür sind die Zeichnungsansichten trotz Detail- ...
|
