ANSYS : Auswertung von harmonischer Analyse
Simulinho am 13.08.2007 um 09:07 Uhr (0)
Hi wosch !Zitat:"...Unterschiede von Effektivwert und Spitzenwert sinusförmiger Größen bei Produkten auf." Kannst du das bitte nochmal erläutern. Welcher Wert is nun welcher ?Bei elektrischer Spannung errechnet sich der Effektivwert doch über Ueff=U/Wurzel(2).Stimmt nun meine Aussage, dass die grafisch angezeigten werte Spitze-Spitze sind und die im Variable Viewer Nullage-Spitze ?MfGSimulinho
| | In das Form ANSYS wechseln |
|
ANSYS : Thermische Last nach statischer Analyse
Simulinho am 15.11.2012 um 11:14 Uhr (0)
Hi,Folgendes sollte funktionieren:- Thermische Simulation in WB anlegen- im Strukturbaum Geometry auswählen - rechte Maustaste -- Update Geometry from results file- Result-File aus vorheriger statischer Simulation auswählenNun kannst du mit der verformten Struktur weiterechnen (analog zum UPGEOM-Befehl in AnsysClassic).P.S.: Unter Optionen müsssen die Beta-Options aktiviert seinMfGSimulinho
| | In das Form ANSYS wechseln |
 |
ANSYS : Piezo-Simulation / Transiente Analyse
Simulinho am 02.02.2010 um 13:45 Uhr (0)

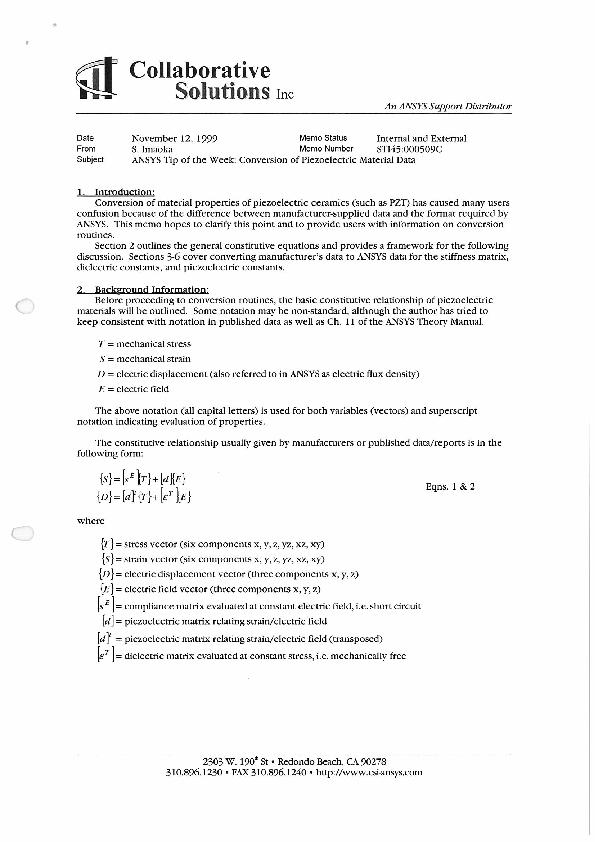

Hi,vor vswe,all muss type,2mat,2stehen. Sonst haben deine Elemente alle die Materialnummer 1.zu 1. nein, du willst ja Potential bzw. Auslenkung in z-Richtung.zu 2. das mit den piezoelektrischen Materialwerten ist in ANSYS nicht ganz trivial. Da haben sich bestimmt schon genug Leute das Hirn zermartert. Die Belegung der Matrix in ANSYS weicht nämlich von der in der Literatur verwendeten üblicherweise ab.Hier ein Paper dazu.3. Werd aus der Frage nicht ganz schlau, aber auf jeden Fall würde ich Symmetrien aus ...
| | In das Form ANSYS wechseln |
|
ANSYS : harmonische Analyse mit Widerstand
Simulinho am 21.06.2007 um 09:17 Uhr (0)
Hi,Thats the way I made it.nsel,s,loc,z,0d,all,volt,spannung_untennsel,s,loc,z,hoehe cp,1,volt,allI think, the lines like you posted:nsel,s,loc,z,0d,all,volt,spannung_untencp,1,volt,allIt would not run, because what you wrote under 2). But now it running. I think it was a mistake in meshing, I had 4 elements in thickness. Now I have one. Its running if I do it like this:block,0,laenge,0,breite,0,hoehe!lsel,s,tan1,z,1!lsel,a,tan1,z,-1!lesize,all,hoehe/4!lsel,s,tan1,x,1!lsel,a,tan1,x,-1lesize,all,laenge/30!l ...
| | In das Form ANSYS wechseln |
|
ANSYS : Eigenfrequenzen
Simulinho am 04.10.2006 um 12:59 Uhr (0)
Hi,ich soll eine harmonische Analyse eines Bauteils durchführen und dafür erstmal die Eigenfrequnzen beia) offenem StromkreisFreiheitsgrad VOLT der zu den Elektroden gehörigen Knoten jeweils gekoppelt -- 2 coupled setsb) geschlossenem StromkreisFreiheitsgrad VOLT beider Elektroden gekoppelt -- 1 coupled setbestimmen.Grob beschrieben handelt es sich um einen Balken mit 2 Elekroden.Eine auf der Unter-, eine auf der Oberseite.Bei statischer Berechnung oben 500 Volt unten 0.Nun sollten doch bei Fall a) andere ...
| | In das Form ANSYS wechseln |
|
ANSYS : Workbench: Dämpfung bei harmonischer Analyse auf modaler Basis
Simulinho am 23.03.2012 um 12:55 Uhr (0)
Hi,"Als Wert für dieses constant damping ratio habe ich Werte im Bereich 0.0001...0.0005 gewählt. Das sollten auch sinnvolle Werte sein wenn man bedenkt, dass mein Modell nur reine Strukturdämpfung von vergütetem Stahl beinhaltet, ohne jede Fügestelle."Diese Werte sind definitiv zu gering. arnd13 hat Recht mit 0.01-0.05.Das Lehrsche Dämpfungsmass (dieses ist der Wert, den man in der Workbench definieren kann) setzt sich zusammen aus innerer (=Materialdämpfung) und äusserer Dämpfung (Dämpfung der Struktur d ...
| | In das Form ANSYS wechseln |
|
ANSYS : harmonische Analyse mit Widerstand
Simulinho am 18.06.2007 um 16:18 Uhr (0)
Hi,at first I make a modal analysis to get resonance frequency. The bottom electrode is grounded and the top electrode is coupled.Now I build resistor using circuit element circu94. One node grounded and the other in the coupled set./com,*********************************************/com,******* PREPROCESSING 2 - HARMONIC ***/com,*********************************************/prep7n,1,laenge/3,breite/2,hoehe*6n,2,laenge/3,breite/2,-hoehe*7n_bot=2n_top=1real,2type,2e,n_bot,n_top/com,*********************** ...
| | In das Form ANSYS wechseln |
|
