CATIA V5 Allgemein : Bitte um Tipp: Fläche wiederholen und gleichzeitig variieren
deny-m am 15.11.2012 um 17:16 Uhr (0)
Hallo,arbeite seit 2 wochen mit Catia 5 R18.Ich modelliere ein Modelflugzeug, bin gerade am Flügel. Und dort komme ich nicht weiter. Ich habe die außen Kontur soweit hinbekommen, nun geht es um die Innenstruktur von dem Flügel. Auf dem Bild seht ihr schon mal den Anfang, die Holzrippe wiederholt sich nach außen in Abständen und wird immer kleiner.Gibt es ein Tool oder wie macht man das so, dass ich nur einmal die Struktur zeichne, dann meine Führungskurve lege, den Abstand zwischen den Holzrippen festlege ...
| | In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Ideen zur Modellierung von einem Modellflugzeug EXTRA 300
deny-m am 05.02.2013 um 13:43 Uhr (0)
Hallo liebe Gemeinde,ich muss für meine Bachelor Arbeit ein Modellflugzeug EXTRA 300 in CAD abbilden, ich arbeite mit CATIA V5.Flügel, Leitflügel habe ich bereits anhand der Fotos erfolgreich in CAD abgebildet. Nun kommt der Rumpf, dieser hat eine sehr komplexe Form. Nur anhand der Fotos ist es nicht zu schaffen, meiner Meinung nach.Habt Ihr Ideen wie man diese komplexe geschwungen Form aufnehmen könnte?Vllt ein Draht anlegen und so die Form einfangen und dann den Draht abfotografieren!!Hilfe... danke
| | In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Part Masse zuweisen
deny-m am 03.06.2013 um 14:15 Uhr (0)
Danke für die Antwort, komm leider aber nicht weiter, vllt hast du noch ein Tipp oder Erklärung:ICh habe einen Part, mit Hauptkörper und zusätzlich 2 Körper! Ich weiß wie viel der ganze Part wiegt. Wenn ich es wie bis jetzt mache, vergibt Catia nur dem Hauptkörper meinen definierten Parameter Masse. Die anderen 2 Körper werden nicht berüchsichtigt! Und ich kann den nicht mal ein Material zuweisen.Soll ich vllt daraus ein Produkt machen und dem ganzen Produkt eine Masse zuweisen, geht das?
| | In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Part Masse zuweisen
deny-m am 29.05.2013 um 14:03 Uhr (0)

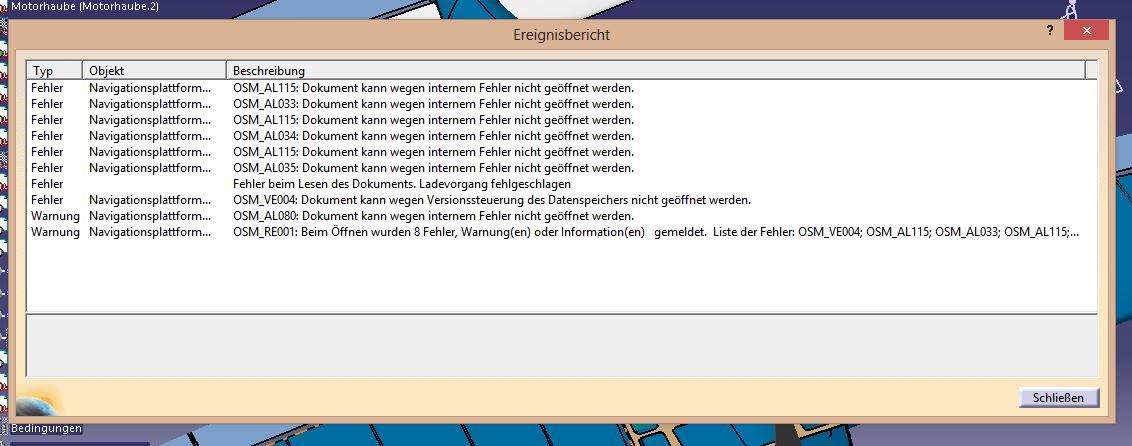

Hi, leider kann ich deine Datei nicht öffnen (siehe Bild Fehlermeldung)!Ja, ich möchte Gewicht zuweisen. LxBxH sollen erhalten bleiben. Zu meiner Arbeit: Ich habe viele Module, habe deren Gewicht und Abmessungen! Deswegen will ich einfach modellieren und Gewicht zuweisen. Dichte sollte dann einfach von Catia aus Gewicht und Volumen berechnet werden. [Diese Nachricht wurde von deny-m am 29. Mai. 2013 editiert.]
| | In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Catia zu EPS
deny-m am 06.06.2013 um 12:01 Uhr (0)
Hallo liebe Gemeinde,ich möchte z.B. ein Drawing Datei zu EPS Datei umwandeln, weil ich diese in mein TexCenter einbinden will.Bis jetzt schaffe ich es als PS Datei aufzunehmen. Ich gehe wie folgt vor: Im Drawing, Tools, Bild erfassen: Reiter Vektor, und dann Generic Post Script, Eigenschaften "Eigebundenes Post Script" wählen, mit der Hoffnung, dass eine EPS Datei erstellt wird. Aber er erstellt eine .ps Datei. Kennt jemand einen Trick, oder hat ein Tipp. Bitte.
| | In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia zu EPS
deny-m am 06.06.2013 um 13:38 Uhr (0)
Hi, steht genau das selbe drin!
| | In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia zu EPS
deny-m am 06.06.2013 um 14:09 Uhr (0)
die Endung der Datei ist aber .ps wenn ich einfach in .eps umbennene und dann in texcenter einbinde ist alles weiß! hmm
| | In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Strukturbaum in einem Baumdiagramm darstellen
deny-m am 12.06.2013 um 22:32 Uhr (0)
Hallo Ihr Lieben,kennt jemand eine Möglichkeit den Strukturbaum in einem Baumdiagramm darzustellen? sowie in diesem Link z.B.http://www.managementmethoden.info/uploads/TBProjektWerkzeuge/Baumdiagramm.jpgVielleicht gibt es eine direkte Möglickeit in CATIA oder ein Tool in Catia, sonst mache ich es alles per Hand und mit anderen Programmen.Danke
| | In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Part / Assembly : Wie berechnet Catia die Massen?
deny-m am 03.05.2013 um 12:52 Uhr (0)
Hallo alle zusammen,ich habe einen Part (Modell-Flügel) erstellt. Dieser setzt sich aus mehreren Körpern: Hauptkörper (Außenfolie), Klappen, Holzrippen lang, Holzrippen kurz zusammen. Ziel ist Schwerpunkt und Trägheitsmomente zu berechnen. Ich verstehe nicht wie z.b. catia bei Holzrippen kurz die Gesamtmasse, Fläche, Volumen berechnet. Holzrippen kurz besteht aus: Block, Rechteckmuster, Verschneidung, Entfernen.Wenn ich auf messen Holzrippen kurz klicke dann gibt er mir nur die Masse, Fläche, Volumen von d ...
| | In das Form CATIA V5 Part / Assembly wechseln |
|
CATIA V5 Part / Assembly : Wie berechnet Catia die Massen?
deny-m am 03.05.2013 um 13:04 Uhr (0)
Ich habe ja verschiedene Materialien. Folie, Holz etc. Deswegen habe ich mehrere Körper erstellt. Alle haben verschiedene Dichten. Ich meine das Catia nicht das was ich sehe misst, sondern auch entfernte Teile. Der eine Körper "Holzrippen lang" hat 0.105 m^2 und der Holzrippen kurz 0,185m^2 , da stimmt halt was nicht. Holrippen kurz hat eindeutig noch mehr Fläche. Ich finde den Fehler nicht.
| | In das Form CATIA V5 Part / Assembly wechseln |
|
