CATIA V5 Allgemein : Explicit Point: Koordinaten ändern?
grafiker am 19.08.2015 um 18:40 Uhr (1)
Hallo!Ich habe in catia v5 einige punkte in einem Modell, welche als "Explicit" gekennzeichnet sind. Dabei sind x y z Koordinaten ausgegraut. Nun will ich die Koordinaten ändern. Mit Doppelklick auf den Punkt öffnet sich das Fenster "Point Definition"; Wenn ich hier den "Point type" auf coordinates setzte, tauchen die Koordinaten im Strukturbaum als Parameter auf und ich kann sie ändern. Nur, wie komme ich denn nun zurück auf den Punkttyp "explicit" (dieser Typ ist nun nicht mehr in der Liste von Point typ ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5.18 Bewegliche Baugruppe definieren
grafiker am 07.10.2016 um 18:07 Uhr (1)
Hallo!ich möchte für eine Werkzeugmaschine eine bewegliche Baugruppen definieren. Hierbei soll z.B. eine Unterbaugruppe auf einer Linearführung hin und her geschoben werden können, um (optisch) bewerten zu können, ob Kollisionen entstehen. Bisher habe ich nur mit Part Design und Assmbly Design gearbeitet. Was ist die einfachste Möglichkeit, das umzusetzen? Aus solidworks kenne ich es so, dass man in einer Baugruppe einzelne Bedingungen definiert. Wenn man nun eine Unterbaugruppe mit der Maus herumzieht (d. ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5.18 Bewegliche Baugruppe definieren
grafiker am 07.10.2016 um 22:17 Uhr (1)
Hallo Uwe!Danke für die Tipps. Bzgl. Kompass.. die Funktionen kenne ich soweit, sind aber so unhandlich dass sie für meinen Zweck unbrauchabr sind. Zudem sind die Verschiebeachsen (grade bei Drehmaschinen) teils nicht rechtwinklig zueinander, somit bringt mir das alles nix.Das Manipulation tool kannte ich noch nicht-danke für den Tipp-löst mein Problem jedoch nicht (gleiches Problem wie beim Kompass).Das Thema "Scene" muss ich mir mal genauer ansehen. GrüßeAndy
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : ausgeformter Schnitt in catia - wie?
grafiker am 26.10.2016 um 23:19 Uhr (1)

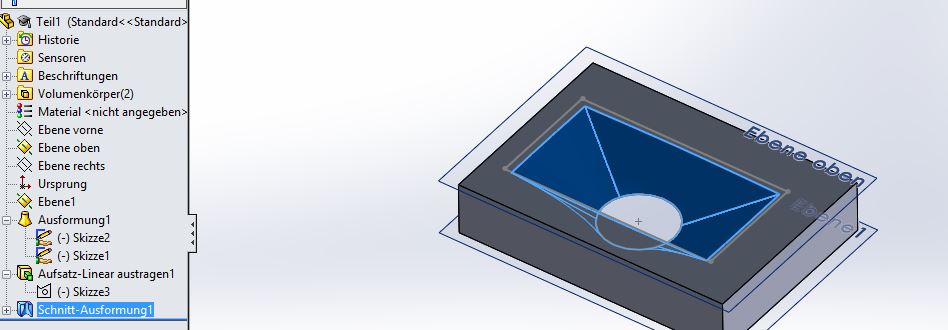

Hallo!Ich möchte gerne einen ausgeformten Schnitt zwischen zwei Skizzen in Catia erzeugen. Wie geht das?Anbei ein Bild wie ich es in Solidworks machen würde.GrüßeAndreas
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Workbench wechseln ohne neues Produkt zu erstellen
grafiker am 02.01.2017 um 17:21 Uhr (1)
Hallo!Ich habe bisher meist mit der Assembly bzw. Part Design Workbench gearbeitet. Nun will ich aus einem CATProduct mittels der Workbench "Generative Shape Design" Flächen extrahieren. Wwenn ich jedoch über "Start" in diese Workbench wechsle, öffnet CATIA direkt ein neues Produkt im GSD. D.h. Anstatt einfach nur die Workbench zu wechseln, erstelle ich ein neues Produkt. Wie kann ich die Workbench wechseln, aber in der selben Datei bleiben?GrüßeGrafiker
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Programmierung : Vektorfeld aus Excel importieren
grafiker am 21.01.2018 um 14:52 Uhr (1)
Hallo!Ich habe eine Reihe Vektorfelder aus je maximal 200 Vektoren, welche ich gerne so einfach wie möglich in CATIAV5 importieren möchte.Die Vektoren sind alle zeilenweise in einer Excel-Datei abgelegt. Folgende Formatierung (alle Daten in mm mit 2 bis 3 Nachkommastellen):Name x y z dx dy dzeins 20 30 43 0,3 0,2 0,4zwei 10 34 32 0,12 0,3 0,1Die x.y.z-Koordinaten geben den Fusspunkt des Vektors, die d-Angaben geben die Richtung in die der Pfeil zeigen soll. Die Excel-Daten sollen also quasi i ...
|
| In das Form CATIA V5 Programmierung wechseln |
 |
CATIA V5 Part / Assembly : Geometrien spiegeln in CATPart
grafiker am 05.03.2018 um 17:35 Uhr (1)
Hallo!Ich habe eine Anfängerfrage zu CATIA V5, die ich mir leider durch Tutorials etc. selbst nicht beantworten konnte.Also, ich habe ein größeres Produkt mit mehreren Unterbaugruppen, von denen einige (so weit ich das sehe) keine CATParts sind, sondern .igs. Diese ".igs" werden im Strukturbaum mit einem kleinen roten Koordinatenkreuz dargestellt.Aus diesen geometrien habe ich nun mittels der GSD-Workbench Flächen extrahiert und in ein neues Produkt hineinkopiert. Mehrere Probleme tauchen auf:1)Zum einen k ...
|
