EPLAN Electric P8 : Beschriftung Trennzeichen nicht vorhanden
hual am 01.06.2012 um 09:40 Uhr (0)
Hallo,ich erstelle gerade eine Beschriftung und habe bei einer Vorlage gesehen, dass es Trennzeichen gibt.Ich möchte zwischen Typennummer und Hersteller einen Tabulator [TAB] einfügen, damit ich später im EXCEL hier eine Spalte einfügen kann. Interessanterweise war beim ersten Öffnen der Funktion "Beschriftung" das Trennzeichen in der linken Spalte zur Auswahl. Jetzt finde ich diese Trennzeichen nirgends mehr...Was kann da schief gelaufen sein?Screenshot 1 zeigt meine Zusammenstellung wo ein Trennzeichen r ...
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Ersatzteilkatalog
hual am 04.06.2012 um 07:50 Uhr (0)
Hallo nochmal,hab das mit der Baugruppe in der EPLAN ESS.mdb entdeckt. Da ich aber in der hausinternen Artikeldatenbank keinen Baugruppen Artikel habe, müsste ich einen erstellen.Kann ich beim Neuerstellen irgendwie angeben, dass es sich um eine Baugruppe handeln soll oder geht das nur durch Kopieren und umändern der Daten einer bestehenden Baugruppe?lgAlois
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : Prüflauffehler: BMK ist doppelt
hual am 25.06.2012 um 07:14 Uhr (0)
Es ist ein handeslübliches KNX/EIB Einbaugerät mit 5pol. Anschlussklemme. Mir fiel nichts anders ein als das auch als 5pol Klemme darzustellen wo dann auch die Potentialweiterleitung zu den nächsten Busklemmen dargestellt wird. Da EPLAn keine 5pol. Klemmen bereitstellt hab ich diese noch erstellt.Wenn es hier bessere/einfachere Möglichkeiten gibt um die EIB Busklemme (s.Anhang) darzustellen ändere ich meine Makros auch gerne.lgAloislgAlois
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : Prüflauf: Verbindungsdefinitionspunkt
hual am 04.06.2012 um 15:06 Uhr (0)
Hallo, grüß euch!Wir haben bei der EPLAN Schulung ein Makro für einen Verbindungsdefinitionpunkt erstellt, welche die Eigenschaften (siehe Screenshot) verwendet.Sinn dieses Definitionspunktes ist das automatische Anzeigen der Kabelbezeichnung, Adernfarbe wenn diese auf einer anderen Schaltplanseite (meist Kabelabgang) schon definiert wurde. Solle also keine Definitionsfunktion besitzen sondern nur definierte Eigenschaften wieder anzeigen.Leider macht mich jetzt der Prüflauf darauf aufmerksam, dass diese De ...
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : Farbausdruck geht nicht
hual am 20.06.2012 um 13:58 Uhr (0)
Hallo,ich habe die Farbe 151 ausgewählt und testhalber einfach eine andere. Der Ausdruck bleibt leider schwarz/weiß.lgAloisEDIT: Über den Umweg pdf Exportieren und danach drucken funktionierts.Also der PDF Export erkennt die Farben, die Druckfunktion von Eplan nicht.[Diese Nachricht wurde von hual am 20. Jun. 2012 editiert.]
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Prüflauffehler: BMK ist doppelt
hual am 22.06.2012 um 07:47 Uhr (0)
Hallo nairolf,habe die Klemmleistendefinitionen gelöscht und damit das doppelte BMK wegbekommen, dafür den Fehler Klemmleistendefinition fehlt erhalten...Eigntlich ist die Klemme Bestandteil des Gerätes, da es aber keine Geräteanschlussklemmen gibt, die einem KNX/EIB Steckers entsprechen habe ich mir diese Standardklemme selbst erstellt und reingesetzt...jetzt will EPLAN Natürlich eine Definition haben...was kann ich tun um werde den einen noch den anderen Fehler zu bekommen?lgAlois
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : Links in Artikelsummenstückliste
hual am 03.07.2012 um 15:48 Uhr (0)
Leider funktionieren auch die "Externen Dokumnte" Links innerhalb des Schaltplanes nicht.Wenn ich mit der Maus über den Text "Data Sheet" fahre kommt keine Sprungfunktion zum externen Dokument.Innerhalb von EPLAN funktionert der Zugriff auf "Externes Dokument 1" einwandfrei.Wie/wo muss ich in der Artikelverwaltung das Datenblatt hinterlegen, damit ich auch aus dem genertierten .pdf darauf zugreifen kann?Komm hier echt keinen Schritt weiter...bitte um HilfelgAlois
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : kein Hyperlink geht mehr
hual am 04.07.2012 um 07:28 Uhr (0)

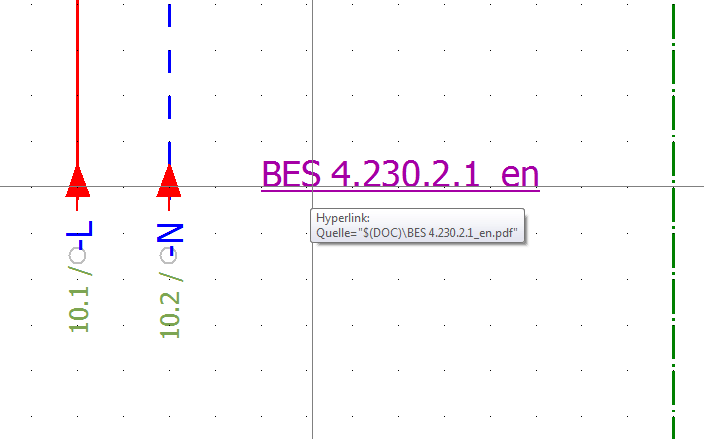

Habe heute das Ausgabeverzeichnis geleert und nochmal exportiert.Auch weiterhin keine funktionierenden Links im .pdf- Habe einen Hyperlink mit Grafik- Hyperlink eingefügtDieser funktiniert innerhalb von EPLAN, nicht im pdf- Habe viele Links in den Artikelstammdaten als "Externes Dokument 1" hinterlegtDiese funktionieren alle innerhalb von EPLAN, nicht als pdfDer Ausgabeordner hat sich nach erneuten exportieren mit dem Projekt und allen Datenblättern die als "Externes Dokument 1" hinterlegt wurden gefüllt.$ ...
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : kein Hyperlink geht mehr
hual am 04.07.2012 um 11:11 Uhr (0)
Lösung des Problems mit Hilfe des EPLAN-SupportsWie ich im Post vorhin überlegt hatte, hat das Problem tatsächlich seine Ursache in den DruckeinstellungenDiese Station-Einstellung (siehe Screenshot) hatte auch auf Grund von Versuchen Maßstabsgetreuen Ausdrucke zu erhalten von *Originalgröße auf *Auf Seite skalieren umgestellt.Die PDF Links sind danach zwar vorhanden gewesen, waren aber jeweils ca. 4-5 cm oberhalb der eigentlichen Position zu finden.lgAlois
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Windings Zeichensatz verwenden
hual am 05.07.2012 um 08:55 Uhr (0)
Hallo Grüß euchJonny Wire hat in diesem Post erwähnt, dass er Windings Zeichen verwendet um Hyperlinks anzuzeigen.http://ww3.cad.de/foren/ubb/Forum467/HTML/003936.shtml#000006Ich finde die Idee sehr gut und habe das Windings Zeichen (Blatt Papier) im Word geschrieben und kopiert.Dieses dann als Bezeichnung für Externes Dokument 1 eingesetzt.Leider erkennt EPLAN das nicht als Zeichen und macht mir immer einen PunktWie bekommt man Windings Zeichen ins EPLAN?lgAlois
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : Codes für Eigenschaftsfelder einfach finden
hual am 05.07.2012 um 09:49 Uhr (0)
Hallo grüß euch,Oftmals stellt sich bei mir die Frage welchen Code eine bestimmte eigenschaft hat um diese gezielt in Formularen verwenden zu können.Derzeit suche ich nach der Eigenschaftsnummer für die "Bezeichnung" von "Externes Dokument 1" (siehe Screenshot)Ich möchte gerne bei all meinen Artikeln diese Bezeichnug von "Datenblatt" auf "[Db]" ändern damit ich Platz spare beim anzeigen neben den Artikeln im Schaltplan.Kann mir jemand sagen wie ich einfach diese Eigenschafts Codes finden kann und welcher d ...
|
| In das Form EPLAN Electric P8 wechseln |
 |
EPLAN Electric P8 : DWG Import Maßstab
hual am 10.07.2012 um 09:41 Uhr (0)
Guten Morgen,habe eine Schaltschrankzeichnung im DWG Format bekommen und möchte diese in ein leere Schaltschrankaufbau Blatt einfügen.Das .dwg hab ich im DraftSight bearbeitet und im Maßstab 1:1 abgespeichert.Das leere Schaltschrankaufbau Blatt auf 1:1 eingestellt und danach mit Skalierungsfaktor X=1 und Y=1 das dwg importiert.Wenn ich eine bemaßte Kante mit dem EPLAN Tool Bemaßung überpüfe hat diese nicht mehr 600mm sondern 15240mm. Also Faktor 25,4.Wie kann ich ein DWG 1:1 importieren?Wenn ich danach den ...
|
| In das Form EPLAN Electric P8 wechseln |
|
EPLAN Electric P8 : Zeichnen mit EPLAN P8
hual am 12.07.2012 um 12:44 Uhr (0)
Hallo,wollte gerate ein paar Zeichnungen mit EPLAN erstellen und dabei hätte ich auch tangentiale Linienverbinungen benötigt, aber mein Objektfang reagiert nicht auf Tangenten.Wie kann ich zwei Kreise unterschiedlichen Durchmessers mit Tangenten sauber verbinden? (z.B.: Riemenantrieb).In der Schulung ging das ganz Einfach...braucht mir hierzu wieder extra Addons?lgAlois
|
