CATIA V5 Allgemein : Eigenschaften von Linien aus 3D in 2D übertrage
lukas304 am 09.02.2012 um 13:06 Uhr (0)
Hallo,folgendes Problem. Ich habe in einem Produkt mehrere Einzelparts, welche durch Bauteilflächen geschnitten wurden. Dieses Blech wird in dem jeweiligen Part durch 2 Linien (Innen- und Aussenseite) einmal als normale Linie und einmal als gestrichelte Linie dargestellt. (Erstellung erfolgt über Intersections).Wenn ich nun von diesen Parts eine Ansicht im 2D erstelle, werden diese Linien auch dargestellt (bei richtiger Einstellung im Property vorausgesetzt), aber leider beide als durchgezogene Linie und n ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia Daten nach Netzwerkausfall beschädigt
lukas304 am 26.08.2013 um 14:58 Uhr (1)
Hallo,folgendes Problem. Nach einem Netzwerkausfall wärend einer Datensicherung wurde diese in irgendeiner Form beschädigt, da sie sich nicht mehr öffnen läßt und jetzt nachfolgend diese Dateibezeichnung hat : .b60057c9a40100006e3b1b5225bc0100.15-P-31D370416_____00_U2G1_AFO2833.CATDrawing.bckKennt jemand diesen Typ mit der zusätzlichen Endung .bck und wie kann ich die Datei reparieren?Grußlukas304
|
| In das Form CATIA V5 Allgemein wechseln |
 |

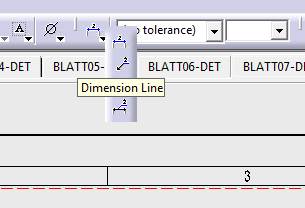

CATIA V5 Allgemein : Dimension line
lukas304 am 14.10.2013 um 12:05 Uhr (1)
Hallo,gibt es eine Möglichkeit, Catia dahingehend voreinzustellen (z.B. über Option), das folgendes fix ist.Bei der Bemaßung einer Bohrung steht der Wert immer gerade zur Maßlinie und man muß dann über die Leiste Dimension line denn Befehl "abknicken" wählen, sodass der Wert horizontal steht. Bei größeren Detaillierungen wird das natürlich mit der Zeit nervig und vor allen Dingen zeitaufwendig.Bin über jeden Tip dankbar. Grußlukas304
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : View
lukas304 am 01.04.2014 um 09:13 Uhr (1)
Hallo zusammen,wieder einmal eine Eigenart von Catia.Habe eine "Auxiliary View" erstellt. Wenn ich nun in dieser View einen Textblock aus dem Detailblatt einfüge, so steht dieser Textblock schräg. Ich kann diesen auch nicht über Properties und dann "angle" drehen. Ist sicherlich eine Grundeinstellung in der Option oder?Bin für jeden Tip dankbar.Gruß
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Group erstellen
lukas304 am 08.04.2014 um 09:58 Uhr (1)
Hallo,kann mir jemand sagen, wie ich bei Catia V5 im 3D innerhalb eines "Geometrical Sets" Untergruppen, sogenannte "Groups" erstellen kann, in denen sich wiederum Achsen, Planes etc. befinden können.Brauche ich dazu eine extra Lizenz (z.B. HD2) oder geht das auch mit MD2 oder DP2?Grußlukas304
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Space Mouse pro
lukas304 am 20.08.2016 um 07:58 Uhr (1)
Hallo zusammen,folgendes Problem.Habe einen neuen Rechner bekommen. Habe nun das Problem, das die Tastaturbelegung im Catia (siehe Bild) nicht der Belegung meiner SpaceMouse Pro entspricht.Wie bekomme ich die richtigen Tasten angezeigt (Button Customazition)? Habe mir schon den aktuellen Treiber (Version 10) installiert.Bin für jeden Rat dankbar.Gruß
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Space Mouse pro
lukas304 am 24.03.2017 um 12:36 Uhr (1)
Hallo,habe immer noch das Problem, das das Catia die Befehlstasten der 3D-Mouse nicht erkennt. Entweder passiert nichts oder ein Fenster geht auf "Unknown command:******".Habe gerade den aktuellesten Treiber von 3D-Connection installiert.Aber wenn ich den Button Customization öffne, zeigt er mir immer noch unter "Device" den Typ SpacePilot Pro.Ich kann zwar die Befehle der einzelnen Tasten ändern (Get command), aber es passiert nichts, Catia reagiert nicht darauf. Gruß
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Datentransfer : 3D Daten aus ProductView in CATIA V5 öffnen???
lukas304 am 07.02.2014 um 09:28 Uhr (1)
Hallo,habe folgendes Problem. Einer unserer Rechner läßt das öffnen bzw. einfügen einer wrl-Datei in ein Produkt nicht zu, bei allen anderen unserer Rechner funktioniert es. Liegt es an irgendeiner Einstellung in der Option oder woran könnte es liegen. Vom Catia V5-Programm her sind die Rechner alle gleich ausgestattet.Gruß
|
| In das Form CATIA V5 Datentransfer wechseln |
|
CATIA V5 Datentransfer : 3D Daten aus ProductView in CATIA V5 öffnen???
lukas304 am 07.02.2014 um 11:59 Uhr (1)
Hallo,haben eben festgestellt, das an diesem einen besagten Rechner mit der DP2 ein öffnen von mrl möglich ist, komischerweise im MD2 nicht.Gruß
|
| In das Form CATIA V5 Datentransfer wechseln |
|
NX : Sketcher
lukas304 am 06.10.2016 um 12:58 Uhr (1)
Hallo,wie kann ich in einem Sketch bestimmte Konturen in Abhängigkeit von anderen Einzelteilen bemaßen?D.h. die Skizze soll sich an einem vorhanden Bauteil orentieren.Wenn ich aber nun ein Maß setzen möchte, bekomme ich die entsprechend benötigte Kante des "externen Bauteils nicht angepackt.Geht das überhaupt? (bei Catia ging das mit der Option "blitzen").mfg
|
| In das Form NX wechseln |
|
CATIA V5 Allgemein : Drawing Textgröße festlegen
lukas304 am 21.02.2019 um 10:25 Uhr (1)
Hallo,danke für die schnelle Antwort.Und sorry, wusste bis dato garnicht, das es ein extra Drawing-Forum gibt.Bin eigentlich schon recht lange jetzt hier dabei und bis dato hatte sich nie jemand daran gestoßen.War immer der Meinung das Catia V5 allgemein auch Drawing mit beinhaltet. Deswegen dachte ich, heißt es ja "Catia V5 Allgemein".Gruß lukas304
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Koordinatenbemaßung
lukas304 am 14.05.2019 um 08:21 Uhr (14)
Hallo,danke Uwe, genau das habe ich gesucht. Perfekt. Und nochmal sorry, wenn ich mit meinem Problem in der falschen Abteilung gelandet bin.Bin ehrlich gesagt, davon ausgegangen, das ich bei "Catia V5 allgemein" richtig bin.Gruß lukas304
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Probleme nach längerem Arbeiten
lukas304 am 05.02.2021 um 08:59 Uhr (1)
Hallo zusammen,hätte da mal wieder ein Problem. Wenn ich längere Zeit mit Catia (R19/Service Pack 6) arbeite, kommt es vor, das gerade getätigte Ausführungen (z.B. Skizze angelegt, bearbeitet) nach Abruch oder wechseln eines Befehls alles wieder auf 4-5 Arbeitsschritte zuvor setzt, d.h. Skizze ist wieder weg oder was auch immer gemacht wurde.Wenn ich nun das Programm beende und Catia wieder neu starte, habe ich wieder eine Zeit lang Ruhe, bis das Phänomen wieder auftritt.Kennt jemand auch das Problem?Liegt ...
|
| In das Form CATIA V5 Allgemein wechseln |
