InventorCAM : Der Cylindro-Pentagon-Dodekaeder
murphy2 am 14.02.2010 um 01:21 Uhr (0)

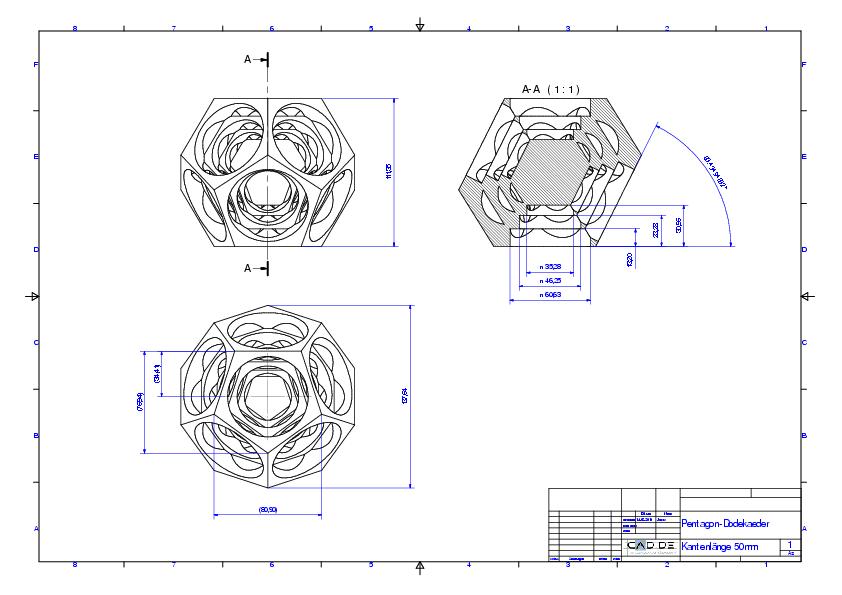

2. Die Zeichnung.Diese Zeichnung würde von der Konstruktion an die Fertigung gegeben, normalerweise ergänzt um Material und Toleranzen.Die beiden Ansichten links liefern Informationen vorrangig für den Materialzuschnitt, die obere Ansicht die Höhe, die untere den Durchmesser. Für die Fertigung hilft zunächst nur das Höhenmaß der oberen Ansicht, der Fertiger weiß im Regelfall jedoch nicht, daß dieses Maß das Abstandsmaß für alle parallen ...
| | In das Form InventorCAM wechseln |
|
Inventor : Ändern des Schriftfeldes
murphy2 am 13.06.2007 um 20:33 Uhr (0)
Unser Stammhaus ist umgezogen, der Chef besteht darauf, daß keine Zeichnung mehr rausgeht, wo nicht die neue Anschrift im Schriftfeld steht. Steht als Text im Schriftfeld....Sind nur gut 10tsd alte IDWs.
| | In das Form Inventor wechseln |
|
Allgemeines im Maschinenbau : Zylinderstift in Alu (leichter Übermaßpassung)
murphy2 am 04.04.2009 um 14:06 Uhr (0)
Nix MFG (Murphys FliegenGewicht), die Verbindung hält auch ein OCG (Ordentliches Chefgewicht) noch aus.Es ist der obere Stift, die andere Fotomaschine konnte nicht so nah ran. Ok, Ihr nehmt jetzt eine bestimmte Rauhtiefe an, schreibt Ra oder Rz in die Zeichnung. Und ich steh in der Fertigung und soll dann aus dem Handgelenk das hinbekommen und jedes Stiftloch mit dem Tastschnittgerät vermessen?
| | In das Form Allgemeines im Maschinenbau wechseln |
|
SolidWorks : CAD / CAM
murphy2 am 13.08.2007 um 01:11 Uhr (0)
Nicht gleich die Flinte ins Korn werfen, das kann man immer noch.Es gibt im Fertigungsablauf eine Stelle, wo CAD/CAM/CNC ohne Zeichnung sehr gut etabliert werden kann. Folgen Sie bitte.Das Teil ist konstruiert, für die erste Aufspannung steht auch genug Zusatzmaterial zur Verfügung. Aber Aufspannung für Aufspannung nähert sich das Teil seiner Endform und umso schwieriger wird das Spannen, umso strategischer muß vorgegangen werden.Ich bin jetzt längst über der 50%-Marke bei meinen Teilen, wo ich immer eine ...
| | In das Form SolidWorks wechseln |
|
Allgemeines im Maschinenbau : Zeichnungskontrolle
murphy2 am 22.09.2016 um 10:41 Uhr (1)
Bei uns wird es noch gemacht, aber mehr nur das Schriftfeld und das Material, also mehr die organisatorisch wichtigen Dinge, da die nachfolgenden Bereiche wie Einkauf usw. "blind" arbeiten. Maße in der Zeichnung: Zeichnungsableitung wird maßlich nur in Ausnahmefälle geprüft (Also Form&Lage, Passungen, Aussenmaße, ggf. Gewichte). Hier werden nur wenige Fehler gefunden, weil der Prüfer oftmals kein Maschinenbauer ist, es rutscht also viel durch, die wirkliche Prüfung macht daher der Mitarbeiter an der Maschi ...
| | In das Form Allgemeines im Maschinenbau wechseln |
|
Inventor : Bin ich DOCH blond??? HILFE!!!!
murphy2 am 31.10.2003 um 20:03 Uhr (0)
Anbei eine Zeichnung, mit der ich gerne mal immer Maße in Texte eintragen, die mit dem Modell mitgehen sollen: Führungslinientext nehmen, denn bei Parameter runterklappen, ich hab das Maß extra auf HOEHE umbemaßt, dann ganz rechts das kleine Quadrat mit d0 klicken, schon hat man das Maß im Text. Das mit dem Referenzteil begreif ich allerdings nicht, ich hab eine ganz normale IPT gemacht. murphy2 ist natürlich murphy, hab nur neuen Namen für mehr Platz bei Uploads. [Diese Nachricht wurde von murphy2 am 31. ...
| | In das Form Inventor wechseln |
|
Inventor : Schräg-Bohrung
murphy2 am 29.12.2004 um 01:23 Uhr (0)
Schnappen Sie sich bitte nochmal mein Teil oben, ich hab Ihnen da jetzt die Zeichnung mit reingepackt. Dann machen Sie selbst bitte davon eine Zeichnungsableitung, da müssen Sie die Ausrichtung hinten machen, damit die Ellipsen sichtbar sind. Die sind doppelt dämlich, weil die Bohrungen in zwei Richtungen schief sind. Wollen wir natürlich bemaßen, aber man kann kein Maß ansetzen, auch richtig. Wenn Sie die Zeichnung mit der Ansicht offen haben, dann links umschalten auf Zeichnungskommentar , dazu einfac ...
| | In das Form Inventor wechseln |
|
Inventor : Ausschnittansicht
murphy2 am 22.02.2006 um 00:35 Uhr (0)
Mir ist es eigentlich egal, ob die Strichstärke nun auf den letzten I-Tupfer noch stimmt oder nicht, mir kommt es drauf an, daß die Zeichnung möglichst flott verständlich ist.Bis ACAD14 hab ich die Ausbrüche immer recht gern verwendet, seit MDT dann kaum mehr, mit IV nicht mehr, mache auch lieber mehr einfache Schnitte, die problemlos nachzuvollziehen sind, ggf. dann nur durch einen kleinen Teil des Teils gehen.So schlimm find ich die Skier und das Mauspad nicht. Das Pic nebenan ist nicht geschummelt, sond ...
| | In das Form Inventor wechseln |
|
SolidWorks : OT: Bemaßung von Formsenkung
murphy2 am 15.09.2006 um 21:13 Uhr (0)
Meine Meinung zum Thema.Wenn ich an der konventionellen Maschine arbeite und so eine konische Senkung machen muß, bohre ich erst das Loch und anschließend kommt der Senker. Aber wie weit muß ich rein?Wenn nun wie im Pic oben der Durchmesser 11mm angegeben ist, nutzt mir der ziemlich wenig, ich muß umrechnen, ich hab ja zur die Zustellskala in Werkzeuglängsrichtung.Die 2.9 sind optimal, ich setze den Senker leicht auf die Bohrung auf, stell die Skala passend ein und senk die 2.9mm, d. h. das ist auf alle ...
| | In das Form SolidWorks wechseln |
|
Inventor : Spirale im Schnitt (IDW)
murphy2 am 15.11.2002 um 11:53 Uhr (0)
Schauen Sie bitte mal etwas weiter hinten im Inventor-Forum bei "Rechnerleistung??? Zeichnung erstellen???" http://ww3.cad.de/foren/ubb/Forum50/HTML/001578.shtml Da haben wir das auch mal gemacht und bei meinen Bildern waren Ventilfedern drin, es schon ein wenig gedauert. Einen interessanten Trick habe ich in einem anderen Forum gefunden bei einem anderen CAD-System, die machen zunächst einen Zylinder, dann runde Ringe draus, die mit konstantem Abstand übereinanderliegen. Wenn man dann eine Welle schne ...
| | In das Form Inventor wechseln |
|
Inventor : Umstellung Mechanical Desktop auf Inventor 2008
murphy2 am 01.07.2007 um 12:28 Uhr (0)
Zunächst, CS, Glückwunsch zum 7500er.Mein Abgang von MDT (2-4) gründete sich auf mehrere irreparabel zerschossenen GroßDWGs. IV habe ich selbst seit V2, im Job seit V3.Inventor ist schon ein wenig mehr Zukunft, in einem reaktionären und konservativen Land ein Rennwagen auf dem Acker mit Pflug hintendran. Hier kann ein solider Lanz-Bulldog erster Serie (also der echte Bulldog), d. h. ACAD14, im Vorteil sein.3d macht Sinn, wenn ich ihm den Weg vom Modell zum fertigen Teil eben planiere, so eben, daß es mit V ...
| | In das Form Inventor wechseln |
|
SolidWorks : Datenaustausch
murphy2 am 12.11.2005 um 16:22 Uhr (0)
3d-Teil nach SWX nach ACAD:1. SLDPRT öffnen bzw. erstellen und speichern2. DATEI - SPEICHERN UNTER wählen, es erscheint ein Dialogfeld3. Dateityp auf ACIS (SAT) einstellen. 4. Bei OPTIONEN (Schaltfläche unten) Version 5 wählen, die kann heute fast immer gelesen werden.5. Zielverzeichnis merken bzw. wählen. Dann speichern.In ACAD:1. Im Menüefeld EINFÜGEN die Option ACIS-Datei wählen. Das Modell landet im Modellbereich.Evtl. kann es nötig sein, ZOOM-GRENZEN auszuführen. Wenn der Import nicht geht, dann hilft ...
| | In das Form SolidWorks wechseln |
|
Anwendungen : Hilfe!!! Normgerechtes Erstellen von Zeichnungen
murphy2 am 15.11.2010 um 21:16 Uhr (0)
Es geht um die Frage, ob man entweder noch voll bemaßen soll, teilweise oder gar nicht mehr, vorrangig in reinen 2d-Geometrien, die man mit Schneidetechniken (also auch Laser/Wasserstrahl) fertigt und man eben dem Lieferanten diese Datei bereitstellt.Bei mir läuft das seit rund 10 Jahren (2d, 2 1/2d, 3d), hab mir natürlich auch streckenweise blaue Flecken geholt.Im Link findet sich ein Verweis auf eine pdf, was die Autodindustrie seit gut 2 Jahren macht, letztlich also per Farbcodierung im Modell der Verzi ...
| | In das Form Anwendungen wechseln |
|
