ANSYS : Statische Nachgiebigkeit aus harmonischer Analyse
roncaratil am 09.06.2015 um 13:12 Uhr (1)
Hallo ZusammenHier die Lösung: die Berechnung mit Mode-Superposition führt offenbar bei der Anregung von "höheren Resonanzen" zu ungenauen Resultaten, falls die Residual-Vector-Methode nicht verwendet wird. Mit Verwendung des Residuenvektors stimmen dann die Resultate aus meinen Berechnungen gut überein.Gruss,roncaratil
|
| In das Form ANSYS wechseln |
|
ANSYS : Statische Nachgiebigkeit aus harmonischer Analyse
roncaratil am 10.06.2015 um 07:53 Uhr (1)
Hallo ZusammenBesten Dank für eure Inputs.@farahnaz: Kannst Du mir sagen, welche die Nachteile der Residual-Vector-Methode sind?@smittytomcat: Ich nehme 10 Frequenzen mit; mit 20 bin ich auch nicht erfolgreicher gewesen, obwohl 20 Frequenzen bei diesem Modell mehr als genug sein sollten...Gruss,Luca
|
| In das Form ANSYS wechseln |
|
ANSYS : Ansys Temperatursimulation Wand
roncaratil am 06.12.2016 um 09:51 Uhr (1)
Hallo johnbSchwierig zu sagen was nicht richtig ist, ich hätte auch auf falsche Zeiteinstellungen getippt. Das Vorgehen stimmt:1) Statische thermische Analyse erstellen2) Wand zeichnen3) Werkstoffeigenschaften definieren4) Randbedingungen definieren5) Netz erstellen6) Simulation startenPrüfe bitte nochmals alle Einheiten und Randbedingungen.Gruss,roncaratil
|
| In das Form ANSYS wechseln |
|
ANSYS : Ansys Wärmestrahlung und Wärmeleitung
roncaratil am 03.08.2016 um 09:21 Uhr (1)
Hallo LS9311Zitat:die Temperaturverteilung in der Realität anders istWas ist anders?Zitat:Kann ich verschiedene Zeiten mit verschiedenen Temperaturen definieren (T(t))?Da du eine stationäre Analyse durchführst, würde ich einfach verschiedene Schritte definieren.Gruss,roncaratil[Diese Nachricht wurde von roncaratil am 03. Aug. 2016 editiert.]
|
| In das Form ANSYS wechseln |
 |
ANSYS : ANSYS WB Mittlere Temperatur eines Körpers
roncaratil am 11.06.2013 um 13:49 Uhr (0)

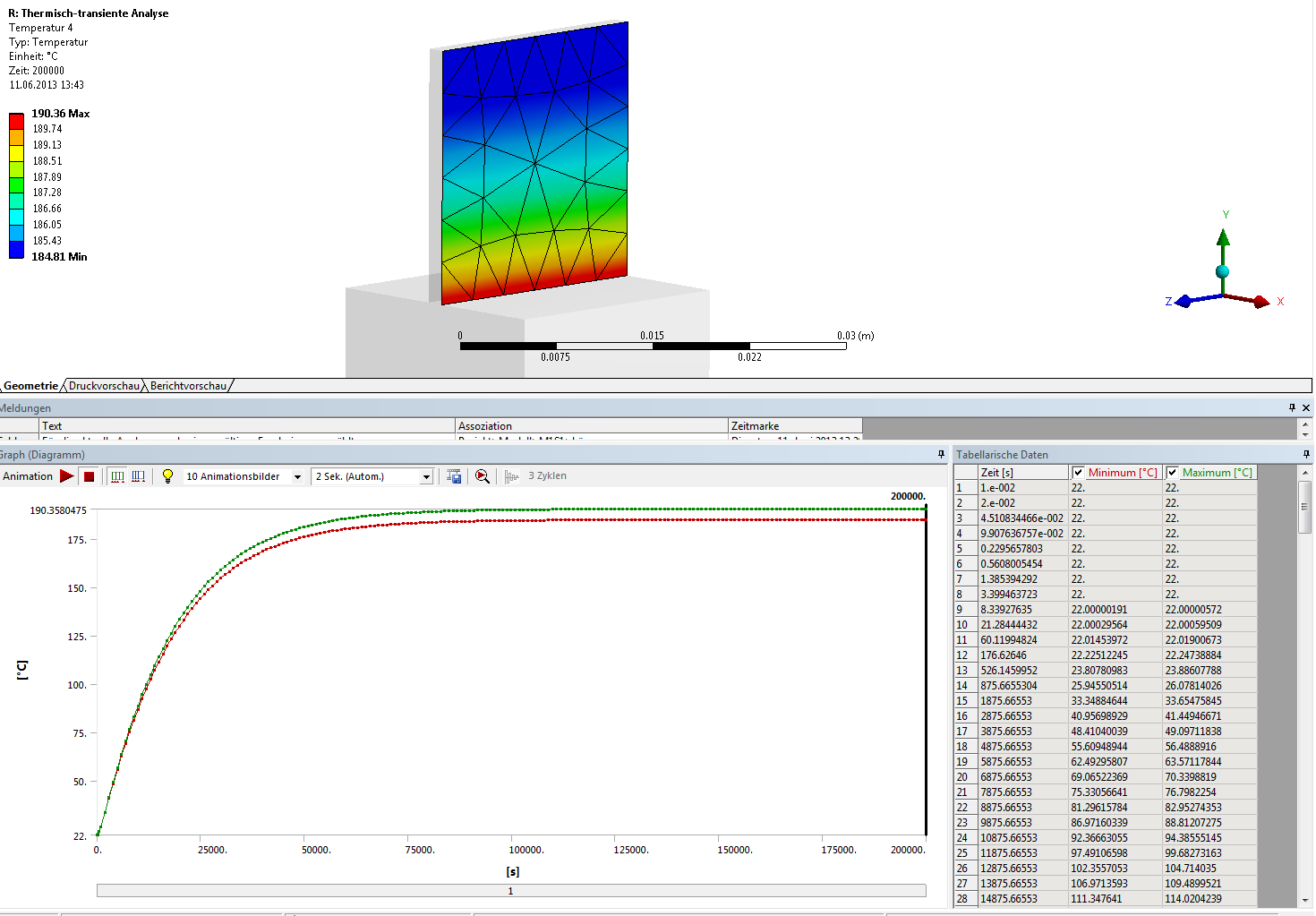

Hallo ZusammenDas Makro von simulmi funktioniert gut, allerdings nur für stationäre Analysen. Bei einer thermisch-transienten Analyse bringt der Endwert allein nicht viel. Gibt es eine Möglichkeit, um das zeitliche Verhalten der mittleren Temperatur darzustellen?Gruss und Danke!EDIT: Anhang mit Testmodell und Beispielresultaten eingefügt.[Diese Nachricht wurde von roncaratil am 11. Jun. 2013 editiert.]
|
| In das Form ANSYS wechseln |
|
ANSYS : Thermische Analyse von verschiedenen Materialien
roncaratil am 18.01.2016 um 22:15 Uhr (1)
Hallo joergiEin Tutorial, wo was ähnliches gemacht wurde, kenne ich nicht.Da Du neu in der Thematik bist, gehe ich aber davon aus, dass Du die bekannte Literatur (z.B. das Buch von Herrn Gebhardt "Praxisbuch FEM mit ANSYS Workbench") beschaffen hast und Du dich bereits Zugang zum ANSYS-Portal geschaffen hast (wie von Rainer Schulze vorgeschlagen). Wenn Du dort nicht fündig geworden bist, dann schildere bitte hier wo Du beim Aufstellen der Simulation Probleme hast.Gruss,roncaratil
|
| In das Form ANSYS wechseln |
|
ANSYS : Kopplung von Freiheitsgraden
roncaratil am 27.09.2013 um 12:00 Uhr (1)
Hallo ZusammenIch habe folgendes Problem: Ich mache eine thermisch-transiente Analyse eines einfachen Balkens (Testmodell). Dabei möchte ich einen Zusatzknoten erzeugen, deren Freiheitsgrad (Temperatur) eine Funktion der Freiheitsgrade von anderen Knoten ist.Mit CP bin ich bis jetzt nicht erfolgreich gewesen: Die Kopplung der Knoten hat einen Einfluss auf die Lösung, was ich nicht möchte. Die Temperatur des Zusatzknotens soll nur eine Art mittlere Temperatur der anderen Knoten darstellen, ich brauche es al ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Thermisch transiente Analyse Brand
roncaratil am 20.09.2016 um 14:15 Uhr (1)
Hallo Lorbeere90Zitat:Konvektion habe ich auch hinbekommen, allerdings ist ja noch zwischen dem Beton und den PVC-Kabelleerrohren auch eine Strahlung? Wie bekomme ich das hin?Analog zur Konvektion mit den Einstellungen für die Strahlung. Dort kann man angeben, ob die Strahlung zwischen zwei Körpern stattfindet oder zwischen Körper und Umgebung.Zitat:Ich möchte das ganze über 60 min betrachten. Das wären ja 3600 Lastschritte. Kann man das irgendwie in Minuten umstellen? Ich verstehe die Frage nicht ganz. We ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Workbench, DesignPoints und Export von Daten
roncaratil am 18.08.2015 um 10:42 Uhr (1)
Hallo derberndDDIch exportiere die Resultate einer thermisch-transienten Analyse mit Hilfe eines APDL-Skripts. Hier ein Beispiel:Code:/com,Loesungen auslesen --------------------------------------------------------------------------------//nsol,2,OutputKnoten,OutputDOFs ! Loesungen auslesenvget,Loesung,2 ! Loesungen speichern/com,Zeitvektoren auslesen -----------------------------------------------------------------------------//*get,AnzahlZeitschritte,parm,Loesung,dim,x ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Temperatur mit Hilfe eines Befehls (APDL) im WB einstellen
roncaratil am 04.03.2013 um 15:00 Uhr (0)
Hallo ZusammenIch bereite gerade eine thermisch-transiente Analyse im WB 14.5 vor und habe folgendes Problem: Ich möchte die Temperatur einer Komponente zu einem bestimmten Zeitpunkt neu definieren: Z.B. soll die Temperatur nach einem Erwärmungsschritt wieder auf Umgebungstemperatur (22°C) zurückgesetzt werden, so dass während des nächsten Schrittes wieder eine Erwärmung stattfinden kann.Bis jetzt habe ich folgende Einstellungen gemacht:1) Komponente mit NamedSelection benannt2) Befehl (APDL) eingefügt, we ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Pilot-Knoten in thermisch-transiente Analyse
roncaratil am 13.05.2013 um 15:58 Uhr (0)
Hallo ZusammenVielen Dank für eure Antworten!@solve1: Ich bin mir überhaupt nicht sicher, dass der Plan eine Chance hat !@wosch: Mein Ziel ist nicht direkt das Aufteilen der Leistung auf die Knoten, sondern das "Zusammenfassen" der Knoten einer Fläche an einem einzigen Knoten, so dass ich nur dort die Leistung definieren muss. Ich weiss, es scheint mehr kompliziert als nützlich zu sein, ich brauche es aber um etwas zu testen.Ich möchte also einen neuen Knoten erzeugen, welcher mit den einzelnen Knoten eine ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Pilot-Knoten in thermisch-transiente Analyse
roncaratil am 14.05.2013 um 08:23 Uhr (0)
@wosch: Nein, das hat keinen physikalischen Hintergrund. Idealerweise sollen die gleichen Resultate wie für den Fall ohne Pilot-Knoten entstehen.@farahnaz: Nein, soviel ich weiss wäre es nicht gleich verteilt. Wie hier bereits erwähnt, sieht die Leistungsverteilung auf einer Fläche eines einzigen Elements (Solid mit 20 Knoten, Elementnummer weiss ich gerade nich), im Fall einer Leistung von 1W, folgendermassen aus: Knoten 1: -0.0833333W Knoten 2: -0.0833333W Knoten 3: -0.0833333W ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Last pro Knoten ausgeben
roncaratil am 15.05.2013 um 16:48 Uhr (0)
Hallo ZusammmenIch möchte die Verteilung einer Flächenlast auf den einzelnen Knoten in WB 14.5 untersuchen. Ich möchte z.B. wissen, wie viel Leistung pro Knoten in einer thermisch-transienten Analyse eingestellt wird, wenn ich eine Leistung pro Fläche vorgebe.Z.B.:- Flächenlast: 1W- Knoten 195: 0.1w- Knoten 196: 0.1W- Knoten 197: 0.1W- usw.Mit folgenden APDL-Befehlen kann ich die gewünschten Informationen herausgeben lassen:Code:/prep7nsel,S,,,M1 ! Alle Knoten der Flaeche M1 auswaehlensf,all,hf ...
|
