PTC Simulationslösungen : Spannungsberechnung über Verdrehwinkel
micha1979 am 26.03.2007 um 21:48 Uhr (0)
Hallo an die Fachkräfte hier!!!Ich bin z.Z. Diplomand und darf mich mit Pro/Mechanica herumschlagen.Leider fehlen mir Vorkenntnisse in Mechanica, daher hoffe ich von euch ein paar Details erfahren zu können. Habe mich in Pro/Mechanica ein wenig eingelesen, finde aber die Ausührungen etwas dünn beschrieben.Also meine erste Frage hier im Forum:Kann ich nur über die Angabe eines Verdrehwinkels die daraus im Bauteil entstehenden Spannungen eines zylindrischen Körpers berechnen lassen, wenn ja auf welche Weise? ...
|
| In das Form PTC Simulationslösungen wechseln |
|
Inventor : Belastungsanalyse
psbgmbh am 26.08.2006 um 17:26 Uhr (0)
Zitat:Original erstellt von Dominik.Mueller:Moin,zur Ermittlung der Resonanzfrequenzen und der dazugehörigen Schwingformen ist eine reine Frequenzanalyse ausreichend.ich nehme an, Sie sprechen von einer "harmonic response analysis"? mit dieser rechentechnik werden eingewschwungene schwingungszustände von linearen strukturen berechnet und i.d.r keine resonanzfrequenzen. Zitat:Original erstellt von Dominik.Mueller:Im Gegensatz zu den leicht bestimmbaren Dämpfungsgraden von Schwingungsdämpfern, Gummilagern, ...
|
| In das Form Inventor wechseln |
|
ANSYS : Rotationssymmetrisch vernetzen?
Rob4587 am 09.05.2014 um 09:53 Uhr (1)
Ursprünglich sollten beide Berechnungsaufgaben (statische Berechnung der Wälzlagersteifigkeit und dynamische Analysen des Prüfstandes) mit APDL durchgeführt werden. Nun habe ich mich dazu entschieden, die dynamischen Analysen mit Workbench durchzuführen um mich für die Arbeitgeber einen Tick interessanter zu machen, da ich dann anschließend zusätzlich (Grund-)Kenntnisse im Umgang mit Workbench habe.Die Aufgabe ist es das dynamische Verhalten des Prüfstandes (siehe Bild oben) zu simulieren. Dazu soll mit Wo ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Zahnraddurchdringung Workbench
solve1 am 12.11.2008 um 07:37 Uhr (0)
hi,ich bin etwas verwirrt. Was erwartest du denn an der Abtribswelle (Zahnrad) für ein Moment? Zitat:An der Abtriebswelle aber leider nur 0,000XXX Nm obwohl dieses 0,173Nm sein sollteoder Zitat:mit einer Übersetzung von i=66 eigentlich 3Nm an der Abtriebswelle anliegen sollten.Da du schreibst dass du immernoch die Warnung bezüglich der rigid body motion bekommst und kein Moment am Abtrieb entsteht Zitat:An der Abtriebswelle aber leider nur 0,000XXX Nm nehme ich mal an das der Kontakt noch nicht funktionie ...
|
| In das Form ANSYS wechseln |
|
ANSYS : Loadsteps in Modal Analyse liefern selbes Ergebnis
johnintus am 03.11.2016 um 23:09 Uhr (1)
Hallo zusammen Mein erster Beitrag, daher kurz zu mir:Momentan arbeite ich im Rahmen meiner Diplomarbeit an einer Rotordynamik-Simulation in Ansys APDL 16.2. Angehängt habe ich eine simplifizierte Version meines APDL Codes, anhand von diesem Beispiel kann mir hoffentlich jemand helfen den/die Fehler zu finden, da ich jetzt schon seit längerem an dieser Stelle hänge. Es soll eine an für sich "einfache" Modalanalyse mit Campbell-Diagramm durchgeführt werden.Der Rotor besteht aus den rotationssymmetrischen SO ...
|
| In das Form ANSYS wechseln |
|
PTC Simulationslösungen : Strukturdynamische Modalanalyse vom Axialverdichter
entropie84 am 12.11.2013 um 18:34 Uhr (3)
Hallo Community ich befasse mich gerade mit der strukturdynamischen Analyse eines 4-stufigen Axialverdichters und stehe etwas auf dem Schlauch. Genau geht es um einen Blisk-Läufer, welcher aus 4 Scheiben und einer vorderen, sowie hinteren Hohlwelle zusammengesetzt werden soll. Die Elemente sollen entweder mit einem zentralen oder mehreren über den Umfang verteilten dezentralen Zugankern verbunden werden. Die Lagerung erfolgt idealisiert an den äußeren Zonen der beiden Hohlwellen.Ich arbeite mit Creo Simu ...
|
| In das Form PTC Simulationslösungen wechseln |
|
Berechnung von Maschinenelementen : Strukturdynamische Modalanalyse vom Axialverdichter
entropie84 am 12.11.2013 um 18:34 Uhr (3)
Hallo Community ich befasse mich gerade mit der strukturdynamischen Analyse eines 4-stufigen Axialverdichters und stehe etwas auf dem Schlauch. Genau geht es um einen Blisk-Läufer, welcher aus 4 Scheiben und einer vorderen, sowie hinteren Hohlwelle zusammengesetzt werden soll. Die Elemente sollen entweder mit einem zentralen oder mehreren über den Umfang verteilten dezentralen Zugankern verbunden werden. Die Lagerung erfolgt idealisiert an den äußeren Zonen der beiden Hohlwellen.Ich arbeite mit Creo Simu ...
|
| In das Form Berechnung von Maschinenelementen wechseln |
|
ANSYS : batch-mode und postprocessing
RAL am 09.08.2009 um 17:15 Uhr (0)
hallo zusammen.ich schlag mich grad mit einer transienten struktur-analyse (lastfall erdbeben) rum.eckdatenrechner:2x2.6GHz|4GB RAM|vista64|ansys12 64bit apdl-script:besteht aus ca 15 dateien, die via /input - kommando nacheinander in die hauptdatei eingelesen werden. in den apdl-scripten kommt häufiger der /sys befehl vor, mit dem ich auf cmaple (maple für die kommando-zeile) zugreife.beim ersten testlauf brauche ich ca 10 stunden für einen rechenlauf - entspricht 10s erdbeben-1-jetzt habe ich im ...
|
| In das Form ANSYS wechseln |
|
PTC Simulationslösungen : Problem beim Wechsel von Volumen- auf Shell-Mesh
Spezi0815 am 29.02.2016 um 14:38 Uhr (1)
Hallo Paul,ja, danke die Dateien konnte ich ohne Probleme öffnenIch habs mir auch durchgesehen, ist nahezu kein Unterschied zu meiner Definition und auch ähnliche Warnhinweise von AutoGEMZitat:Original erstellt von ToTacheles:Vermutlich liegt es daran, dass die Schalenrippe (+-0,5mm) größer ist als die Volumenrippe (-1mm).Da könntest du Recht haben, ich hatte das in der Schalendefinition falsch interpretiert und geglaubt die Pfeilrichtung gibt die Richtung der Materialstärke der Schale an Aber eigentlich ...
|
| In das Form PTC Simulationslösungen wechseln |
|
ANSYS : Auswertung Lösungsinformationen
Workbencher am 01.06.2010 um 15:58 Uhr (0)
Hallo,ich habe bei einer transienten Analyse eine Fehlermeldung aus den Lösungsinformationen bekommen, mit der ich leider nix anfangen kann.Sie lautet unter anderem:*** ERROR *** CP = 4574.480 TIME= 18:46:49 The value of UX at node 52665 is 4.56608029E+37. It is greater than the current limit of 1000000. This generally indicates rigid body motion as a result of an unconstrained model. Verify that your model is properly constrained. *** ERROR *** CP ...
|
| In das Form ANSYS wechseln |
 |
CATIA V5 Part / Assembly : Konische Seilrolle
reimund am 16.11.2020 um 15:50 Uhr (1)

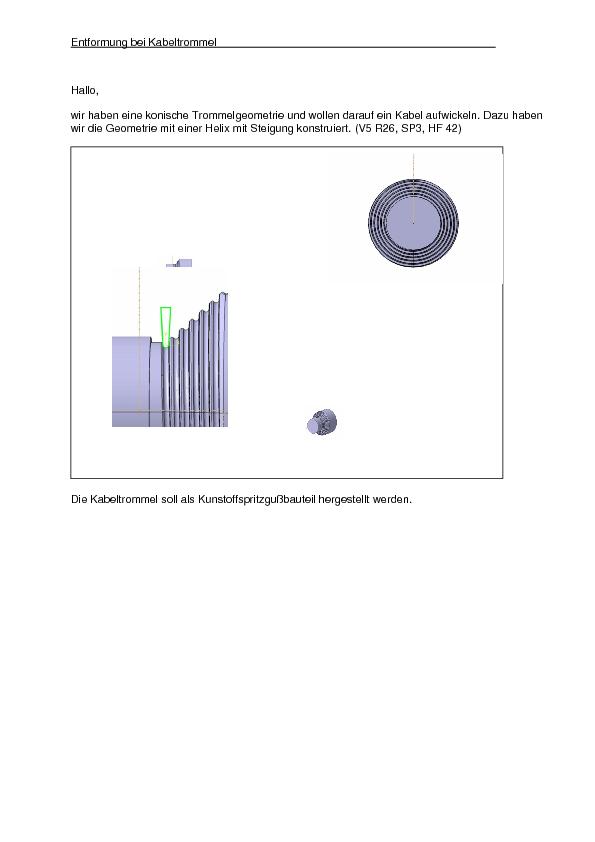

Hallo,wir haben eine konische Trommelgeometrie und wollen darauf ein Kabel aufwickeln. Dazu haben wir die Geometrie mit einer Helix mit Steigung konstruiert. (V5 R26, SP3, HF 42) Siehe pdf dokument im Anhang.Die Kabeltrommel soll als Kunstoffspritzgußbauteil hergestellt werden.Bei der Analyse von den Entformschrägen der Schlauchtrommel hat sich folgendes ergeben,Mit einer Aufteilung in zwei Werkzeughälften ergibt sich ein Wechsel bei der Entformrichtung von plus nach minus in der Oberseite und auch in der ...
|
| In das Form CATIA V5 Part / Assembly wechseln |
|
FEM allgemein : Wärmeausbreitung
node am 09.09.2011 um 19:38 Uhr (0)
Hey, also als esrtes musst du reine Temperaturverleitung in deinem Blech berechnen. Um die Temperaturverteilung an den Knoten zu sehen, musst du bei F-Output unter Thermal- Nodal Temperatur (NT) aktivieren. Die Anfangstemperatur z.B. Raumtemp. kannst du mit dem Predefined Fields beim Step Initial definieren. Bevor du das machst, musst du erst entscheiden, ob du in Kelvin oder in Grad rechnen willst. Dafür gehst du in das Modelbaum, -Model mit der rechten Maustaste anklicken, -Edit Attributes.. wählen, bei ...
|
| In das Form FEM allgemein wechseln |
|
ANSYS : Verhalten Mehrschrittanalyse (Ansys wb 11)
Tonemann am 31.10.2011 um 19:55 Uhr (0)
Hallo Leute,ich hoffe ihr könnt mir bei meinem Problem helfen:Ich habe ein Bauteil, dass mit unterschiedlichen Lasten (Krätfe / Momente) versehen ist. (Statische- mechanische Analyse)Für mein Modell gibt es unterschiedliche Lastsituationen, die das Modell aufnehmen muss.Um nicht jede Lastsituation einzeln einzugeben, habe ich über "Tabellarische Daten" alle Lastsituationen definiert und durchlaufen lassen. (Dazu in Analyseeinstellung die Lastschrittanzahl passend eingegeben)Als Ergebnis lies ich mir die je ...
|
| In das Form ANSYS wechseln |
