CATIA V5 Allgemein : nullpunkt beim step / igs export
denyo_1 am 18.06.2008 um 09:11 Uhr (0)
Hallo Schurcke,ich denke das Problem liegt hier eindeutig bei CATIA und nicht bei dir. Mir ist es zwar noch nie aufgefallen aber ich habe deine Vermutung gerade ausprobiert und es hat sich es wahr bestätigt. CATIA nimmt beim Export in eine Step Datei immer die Hauptachsen als Nullpunkt. Es ist dabei egal ob weitere Koordinatensysteme (egal ob Current oder nicht) im Part sind den diese werden nicht mit-exportiert.In den Einstellungen habe ich auch nichts passendes gefunden. Tja eine Lösung hätte ich aber da ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : 2 Linien 3dimensional verbinden für Rib Funktion
Thomas Harmening am 26.08.2011 um 21:24 Uhr (0)
@Bernd, die WB ist Digitized Shape Editor und wird dann verwendet wenn man Abtastaten aufbereiten will...@Threadersteller, Deine Führungskurve sollte Radien aufweisen die so gross gewählt werden,das beim Entlanggleiten des Profils sich keine Schlingen im Flächenverband ergeben - Catia mag die Fläche nicht erstellen.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : DXF-File in Catpart
STI-Rolli am 27.08.2011 um 15:20 Uhr (0)
Hallo ZusammenIch habe vor einigen Tagen eine DXF-Datei von Scania erhalten. Ich kann die ohne Probleme in Catia V5 R19 öffnen (Drawing). Ich möchte diese Daten in eine normale Skizze im Part einfügen. Wenn ich alles markiere, kopiere und in der Skizze einfügen will, kommt nicht alles mit. Nur einige Linien und Punkte. Liegt das an den Layern? Wenn ja wo kann ich die einstellen, damit ich die komplette Datei in die Skizze kopieren kann? Oder gibts eine andere Lösung für mein Problem? Besten Dank für Eure A ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Wälzlager Normteilkatalog
bgrittmann am 01.11.2011 um 17:07 Uhr (0)
Servuszu 1: hast du die Beiträge im von mir geposteten Thema gelesen?zu 2: kopiere einfach den Catalog zu den andern Catalogdateien (mal im Catia-Installationsverzeichnis suchen), vielleicht reichst das schon.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Suche Scharnier für CatiaV5R18
bgrittmann am 30.08.2011 um 19:58 Uhr (0)
ServusWillkommen im Forum. Bitte Systeminfo ausfüllen.Du könntest einfach aus den Downloadportalen ein IGES oder STEP-Model herunterladen und dies dann in CATIA importieren.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Suche Scharnier für CatiaV5R18
bgrittmann am 30.08.2011 um 21:46 Uhr (0)
ServusDann entweder Solid wieder in zwei Teile erlegen.Oder die Flächen zu einem Solid umwandeln (siehe catia.cad.de)GrußBerndPS: AFAIK kann man auch V4-Modelle mit V5 öffnen und die Geometrie in ein Part rüber kopieren.------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Wälzlager Normteilkatalog
hu64cywy am 26.10.2011 um 19:40 Uhr (0)
auf catia.cad.de war ich schon. Leider nicht so optimal :-( unter normgerecht mein ich, die Darstellung wie im Tabellenbuch Metall im Schnitt von Wälzlager. Wäre super wenn ihr mir weiterhelfen könnten :-)GrüßeMicha
|
| In das Form CATIA V5 Allgemein wechseln |
 |

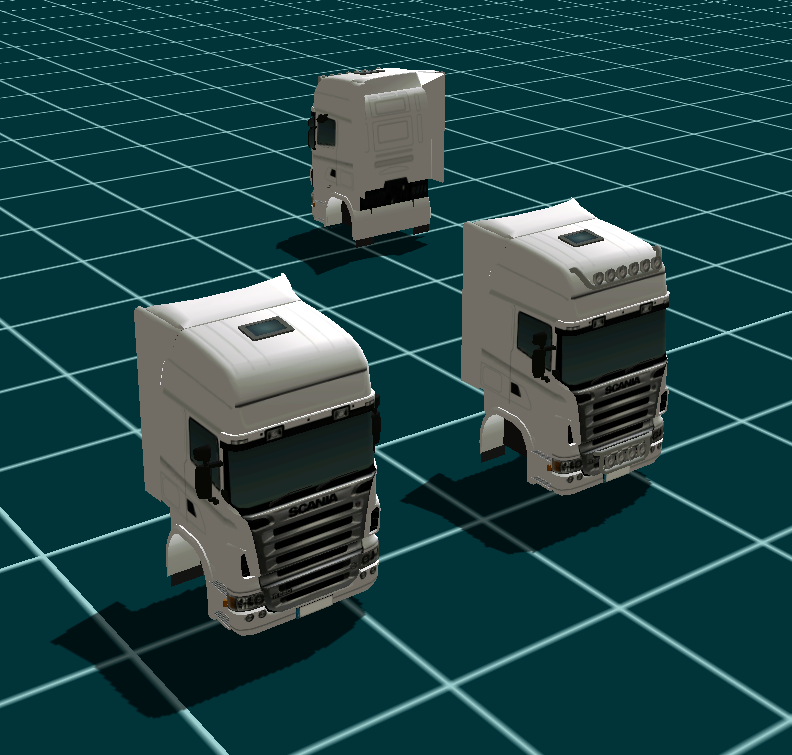

CATIA V5 Allgemein : Scania-Kabine
STI-Rolli am 31.08.2011 um 10:28 Uhr (0)
Hallo Ich benötige für mein Projekt eine Scania Frontlenkerkabine. Hat jemand so etwas oder wo findet man solche Daten? Ich arbeite mit CATIA V R19.Besten DankSTI-Rolli
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : .stp Format macht Probleme
meisterlumpi am 31.08.2011 um 13:50 Uhr (0)
HalloSTEP dateien sind text. text von mac auf pc übertragen war schon immer problematisch. irgendwas läuft auf dem mac bei der codierung anders, so dass die sonderzeichen auf dem pc nicht richtig dargestellt werden.Du könntest versuchen die STEP datei, nachdem du sie gespeichert hast mit einem text editor in UTF-8 zu konvertieren und sie dann zuverschicken. notepad++ kann das z.b..stp mit notepad++ öffnen und in UTF-8 konvertieren und abspeichern oder du lädst dir winrar runter und packst die stp in ein ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : .stp Format macht Probleme
Sirworkalot am 31.08.2011 um 14:06 Uhr (0)
Hallo,erstmal recht herzlichen Dank!!Dein Lösungsvorschlag klingt einleuchtend. Eine Sache versteh ich aber nicht: Wenn Mac daran was verändert: Wann? Ich speichere es ja unter Windows und nicht unter OSX? Oder doch?Klar, ich speichere alles auf die MAC Platte. Aber wieso kann dann mein Windows bzw. mein Catia es dann lesen? Ich verändere die geschriebene .stp Datei Austauschordner ja nicht mehr? Gezippt habe ich schon...aber ja wie du es sagst , das hat nix gebracht. Fragen über Fragen...Herzlichen Dank s ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : .stp Format macht Probleme
meisterlumpi am 31.08.2011 um 14:21 Uhr (0)
zip wird nativ von mac und windows unterstütz und bringt deshalb nichts um den dateiinhalt "zu schützen". rar archive unterstützen beide nicht, daher der vorschlag.wenn die datei für mac os zugänglich ist (schreibbar), dann ists schon zu spät glaub ich. und dein austauschordner ist ja zugänglich für beide. in wie fern die vm ware tools da noch ne rolle spielen weiß ich nicht genau..ich würde die step definitiv nicht im austauschordner erstellen, sondern irgendwo auf deiner virt. windows platte und sie dann ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : .stp Format macht Probleme
meisterlumpi am 31.08.2011 um 14:55 Uhr (0)
notepad++ ist freeware http://notepad-plus-plus.org/download/v5.9.3.html winrar nicht http://www.win-rar.com aber wenn man sich damit anfreunden kann das info fenster beim start wegzudrücken, kann man mit der shareware version schon sehr viel machen.der speed beim dual boot system mit mac und windows wär schon um einiges besser, allerdings ists auch umständlicher.. das ist dann Geschmackssache schätz ich.------------------ NJ | Inoffizielle CATIA Hilfeseite | ???
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : .stp Format macht Probleme
meisterlumpi am 31.08.2011 um 15:09 Uhr (0)
da sollte nix passieren..zum testen kannste auch gerne ein testprodukt als step hier hochladen. dann kann ich es auf windows testen.------------------ NJ | Inoffizielle CATIA Hilfeseite | ???
|
