CATIA V5 Allgemein : Freistellung an Biegung
moppesle am 09.03.2012 um 14:01 Uhr (0)
Hallo ippon1,habs mal durchprobiert.Catia scheint da generell mit Mantelflchen ein Problem zu haben beim schweißen.Wenn da jemand was dazu weiß, wie man das umsetzen kann, her damit. ------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 09. Mrz. 2012 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Volumenberechnung
basti1337 am 10.03.2012 um 12:53 Uhr (0)

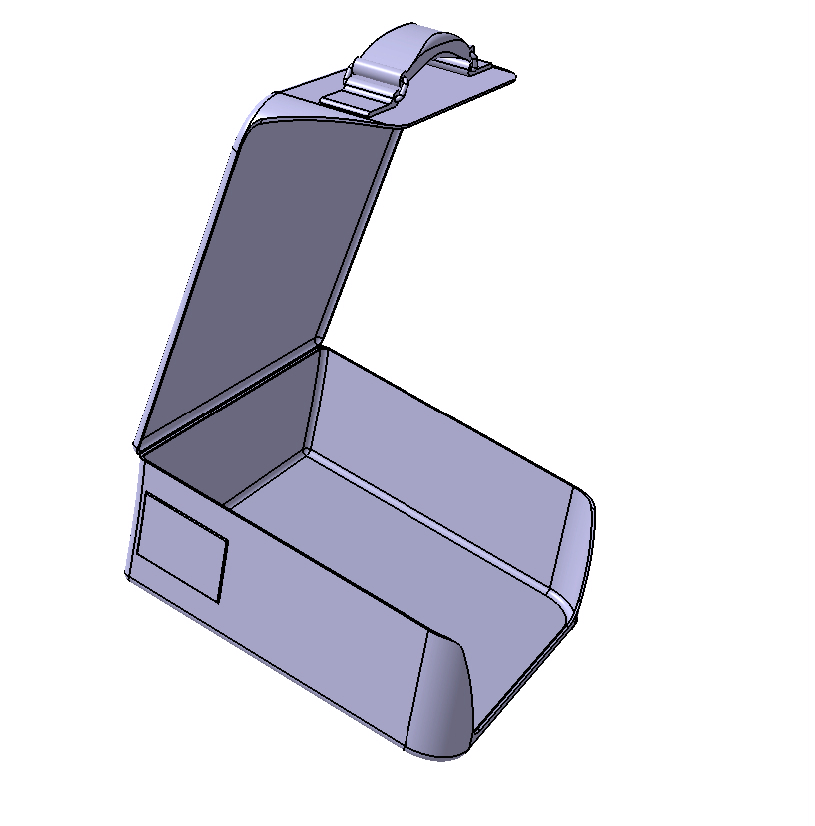

Hallo,gibt es eine Funktion in Catia, in der ich mir das innere Volumen des Produkts anzeigen lassen kann ?Beispielsweise wie viel m³ Staumraum die Tasche hat oder auch das Fach.[Diese Nachricht wurde von basti1337 am 10. Mrz. 2012 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Icondarstellung im Baum
moppesle am 10.03.2012 um 14:47 Uhr (0)
Hallo Thomas,oben hast du noch von Bodys gesprochen.Du solltest dein Problem schon so beschreiben wie es sich darstellt.Nur so können wir auch geziehlt helfen.ich würde mal die Catsettings löschen und nochmals testen.------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 10. Mrz. 2012 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Volumenberechnung
moppesle am 10.03.2012 um 14:57 Uhr (0)
Hallo basti1337,da muß ich dich enttäuchen. Geht so einfach nicht.Du mußt z.B. die inneren Flächen ableiten und sie zu einem Volumen verbinden.Dann messen.Besser noch wenn deine Modelle aus Solid´s, idealerweise in Innen- und Aussengeometrie, aufgebaut sind.Dann hast du dein Volumen direkt.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Icondarstellung im Baum
moppesle am 11.03.2012 um 10:31 Uhr (0)
Hallo Thomas,also zur richtigen Vorgehensweise.Wenn Parts ausgeblendet werden sollen, diese Im Produktbaum selektieren und dann ins Now Show.Das gleich gilt auch auf Partebene.Wenn man ein Element des Parts im 3D selektiert wird im Produktbaum nichts (gedimmt).Dabei wird auch der eigentliche Body auch nicht (gedimmt)dargestellt sondern die darunter stehenden Features Also evt. so wie bei dir!?? Zu den Catsettings:Diese werden beim beenden von Catia immer geschrieben. Heißt: Wenn man diese löscht werden di ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Schnitt-Funktion
SmokieMcPot am 12.03.2012 um 10:29 Uhr (0)
Hey Leute,dieses Sectioning bei Catia regt mich langsam echt auf. Mal ist alles durchsichtig, mal sind die Schnittflächen grün und mal passend gefüllt. Siehe Bilders.Basiert das auf reiner Catia-Willkür oder steckt da ein System dahinter, das ich noch nicht durchschaut habe Kann man irgendwo einstellen, dass beim Schneiden IMMER die Flächen RICHTIG gefüllt angezeigt werden??Außerdem wäre es toll, wenn das Fenster sich nicht ständig in der Größe ändern würde, wenn ich auf Sectioning klicke Hoffe auf Hilfe ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Schnitt-Funktion
moppesle am 12.03.2012 um 11:12 Uhr (0)
Hallo SmokieMcPot,guckst du!------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 12. Mrz. 2012 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Unbekanntes Flächen Symbol im Strukturbaum
tomcadinfo am 12.03.2012 um 12:59 Uhr (0)
Hallo, Zitat:willkommen im Welt der B-Reps .Ein Paar Zeilen über diese kannst du sowohl im Ziethen Buch, als auch bei Jens Hansen sein Buch finden.Zu deine Frage aber: "GSMBiDim.2" ist die sog. Internal Name einer Flächenobjekt, die CATIA intern verwendet.------------------gruss,thomas
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Unbekanntes Flächen Symbol im Strukturbaum
Martin K am 12.03.2012 um 13:38 Uhr (0)
Hallo ThomasVielen Dank für Deine Antwort.Ich habe beide Bücher vorliegen. Mir ist auch bekannt was B-Reps sind.Aber warum sehe ich im CATIA Strukturbaum nicht das Face Symbol sondern dieses komische zerissene Blatt?Die Flächen sind im 3D auch nicht zu sehen.Die Daten kommen von unserem Kunden. Dort konnte ich bis jetzt auch noch keinen Ansprechpartner finden.Kannst du mir sagen, wie ich diese Daten zu Flächendaten umwandeln kann?DankeGruß Martin
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : 3D-Anmerkungen in Austauschformaten (b.B. stp)
metalphony am 12.03.2012 um 18:37 Uhr (0)
Hallo zusammen,gibt es eine Möglichkeit in CATIA V5 R20 im Part bzw. Product eingefügte 3D-Anmerkungen zusetzen, die bei einer Datenübertragung in ein Austauschformat wie STEP oder IGES übernommen werden und bei Aufruf der STEP- oder IGES-Datei wieder angezeigt werden?Welche alternativ Möglichkeit bietet sich an bauteil- bzw. produktbeschreibende Anmerkungen in der 3D-Ansicht zu machen, die bei einer Übertragung in ein Austauschformat erhalten bleiben?Vielen Dank für weiterhelfende Hinweise.Viele Grüße
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : 3D-Anmerkungen in Austauschformaten (b.B. stp)
schulze am 12.03.2012 um 19:14 Uhr (0)
Das Stichwort heisst "PMI" = Product and Manufacturing Information.STEP unterstützt PMI, IGES meines Wissens nicht.Hinsichtlich Catia bin ich da allerdings überfragt.------------------R.Schulze
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Unbekanntes Flächen Symbol im Strukturbaum
Lusilnie am 12.03.2012 um 22:53 Uhr (0)
Hallo Martin K,ich glaube, ich habe solche Symbole schon gesehen, wenn die Bibliotheken zum Anzeigen bzw. Bearbeiten des Elementes nicht im CATIA installiert sind. Dabei handelt es sich oft um spezielle Bibliotheken, die nicht im Lieferumfang von CATIA sind. Ich kenne das Problem z.B. von Daimler: Hier gibt es spezielle Elemente, die ohne spezielle Daimler-Umgebung für CATIA nicht anzeigbar sind.Gab es vielleicht eine Fehlermeldung beim Laden, dass irgendwelche "*.feat"-Dateien (? - oder so ähnlich) nicht ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia stürzt ab !!!
ricky.ro am 23.03.2012 um 10:49 Uhr (0)
Nein, hab ich noch nicht.Werde ich heute mal machen.Danke
|
