CATIA V5 Allgemein : Komponenten vertikal anordnen
Knut78 am 19.09.2012 um 08:59 Uhr (0)
Hallo,ich möchte im Sketcher zwei Kreise vertikal zentriert anordnen, also genau übereinander. Was gibt es für Möglichkeiten, das zu bemaßen? In ProE gab es die Mögleichkeit, das direkt so zu bemaßen, aber so eine Funktion finde ich in Catia nicht, hier kann man ja nur angeben "horizontal measure direction" und dann kann man null als Wert angeben. Kürzer geht das nicht, oder?Danke und Gruß- Knut -
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : KWA Prüfung/Regel
moppesle am 19.09.2012 um 08:42 Uhr (0)
HalloZitat:Bin zwar früher auf die selbe Idee gekommen als duich denke du warst schneller beim Tippen. Aber trotzdem ein Dank für die Us. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : catia v5 structure design neue profile erstellen
Summsel2001 am 19.09.2012 um 09:34 Uhr (0)
Habe es auch gesucht.Schau mal hier:http://www.youtube.com/watch?v=2B5nfI1k6IUGruss sum
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Parameterbaum erzeugen?
Booyaka am 19.09.2012 um 09:49 Uhr (0)
Servus,ich hätt da mal ein Anliegen (habe mit der Suchfunktion nix gefunden was mir weiter hilft) und zwar möchte ich ein "Parameterbaum" erzeugen also Parameter die im Parameter hierarisch aufgebaut sind.=====================Bsp.:Parameter| |-Grundplatte| || |-Länge| |-Breite||-Deckel | |-Durchmesser |-Höhe=====================Ich habe auch schon einwenig "rumgespielt" und für mich rausgefunden das ich die Parameter von sagen wir mal "Product1" in die Parameter von "Product2" verschieben kann, dann wür ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Parameterbaum erzeugen?
moppesle am 19.09.2012 um 09:55 Uhr (0)
Hallo Booyaka,du kannst die Parameter im Part/Produkt mit Parametersets sortieren.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Konstruktionstabellen problem
ChrisiB. am 19.09.2012 um 10:04 Uhr (0)
Hallo miteinander,folgendes Problem, gestern hat mein Catia noch Wunderbar die Werte meiner Konstruktionstabelle übernommen. Heute morgen dann übernimmt Catia für den Exceltabellenwert von 1grad 57,296grad.(Siehe Bild)Habe schon alles mögliche versucht neue Exceltabelle, Konstruktionstabelle neu anlegen. Ich werde Wahnsinnig.Habt ihr vll die Lösung dazu.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Parameterbaum erzeugen?
moppesle am 19.09.2012 um 10:19 Uhr (0)
Hallo Booyaka,das kommt auf die KWA Lizenz an.Aber du kannst es auch ohne lizenz machen.Wie Trilemma schon beschrieben hat, einfach das Parameterset kopieren und einfügen.Die darunter befindlichen Paraneter löschen und Parameterset umbenennen. fertig------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Komponenten vertikal anordnen
moppesle am 19.09.2012 um 10:50 Uhr (0)

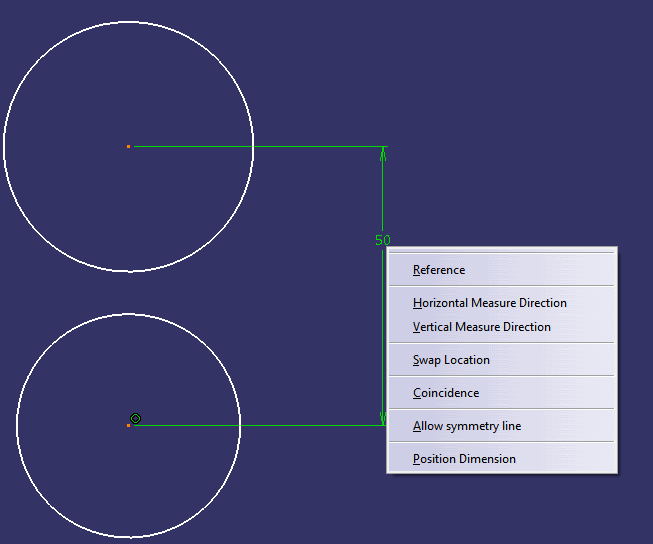

Hallo Knut,natürlich funzt das.Beim erzeugen der Bemaßung rechtsklick.Dann kannst du die ausrichtung anwählen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Komponenten vertikal anordnen
Knut78 am 19.09.2012 um 11:22 Uhr (0)
So wie Jupa bekomme ich das auch hin, aber wenn ich das über die Symmetrie machen möchte, dann sag ich ja horizontal measure direction, und dann nochmal rechtsklick un d dann symmetrie, dann ordnet catia meine beiden Kreise ja horizontal aber auch vertikal symmetrisch an. aber dabei brauche ich die symmetrie ja nur vertikal. Ich hoffe das ist verständlich. Also meiner Meinung nach geht das nur indem man den Wert "0" dann eingibt.Kann aber natürlich sein daß ich mich gerade ein bißchen dumm anstelle.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Konstruktion eines Katzenauges
moppesle am 21.09.2012 um 13:52 Uhr (0)
Hey Tom,wo ist das Muster? ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : STL in CATPart Konvertieren
tberger am 08.12.2009 um 13:20 Uhr (0)
Hallo Chin Toka,eine V5R19SP5 - Lizenz gibt es nicht , das ist die Programmkonfiguration, die bei dir installiert ist.Eine Lizenz hat ein Trigramm/Kürzel wie z.B. HD2, MD2, DMO, DSE.Eine DSE würde dir helfen, die STL-Daten in ein CATPart als Wolke importieren zu können.Ein Makro "vorinstalliert" gibt es normalerweise nicht. Wenn du da nichts "findest", hat man auch nichts "entwickelt" oder gekauft.------------------Grüße aus dem RheinlandThomas+++++++++++++++++++++++++++++++++CATIA - eine Laune der Natur . ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : STL in CATPart Konvertieren
DanielFr. am 08.12.2009 um 14:15 Uhr (0)
Hallo,nein die haben nette Leute programmiert. Am besten suchst du einfach mal im Programmierboard nach STL etc. und dann lädst du dir dort ein Makro runter und versuchst es ------------------MFG DanielSysteminformation | Inoffizielle CATIA Hilfeseite | CATIA FAQ | Suche | TraceParts (Normteile...) | 3D Content Central (noch mehr Normteile...)
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : STL in CATPart Konvertieren
moppesle am 26.09.2012 um 08:18 Uhr (0)
Hallo alea,nein, und da wird es auch keine Klicklösung geben, da die Topology das nicht hergibt. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
