CATIA V5 Allgemein : Catia V5 Release-Marker aus Datei entfernen
CoolEagle am 18.02.2013 um 14:21 Uhr (0)
Vielen Dank für die flotten Antworten!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia V5 Release-Marker aus Datei entfernen
tobul am 18.02.2013 um 14:50 Uhr (0)
Hallo!Ich vermute, dass solche CATParts ohne Release-Marker durch Konverter entstanden sind, aber ziemlich sicher nicht durch "normales" Konstruieren mit Catia (und auch nicht durch gezielte Manipulation).Ich bilde mir ein, so etwas schon gesehen zu haben, aber es ist leider viel zu lange her als dass ich noch wüsste, in welchem Zusammenhang und woher die Parts kamen :-(salutobul
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Katalog - Teilefamilie hinzufügen gehtaunit
CharlyB am 18.02.2013 um 15:44 Uhr (0)
Hallo gemeinsam, ich habs geschafft - Problem gelöst LÖSUNG: In der .txt-Konstruktionstabelle wurden die Spalten-Namen in Hochkommas () aufgelistet. Da ich alles in die excel-Tabelle kopiert hatte hieß Spalte nicht Partnumber sondern PartNumber!Hochkommas entfernt und alles klappt. Die anderen Spalten-Namen konnten mit Hochkommas so bleiben, kein Problem - nur bei der Spalte PartNumber ist CATIA so peinlich genau!!! Happy End und ein paar Us für eure Bemühungen ------------------Grüße vom Ran ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Kameraflug gesucht
RSchulz am 22.08.2008 um 15:06 Uhr (0)
Hallo,mit Software wzb. Camtasia kannst du das angezeigt Monitorbild aufnehmen.Link: http://screen-capture.1forall.ch/camtasia-studio-screen-recorder/index.htm Im Catia selbst kannst du via Modus "Fliegen" Knopf in der Toolbar "Ansicht" auf den Flugmodus umschalten. Das Video selbst kannst du dann noch weiter bearbeiten.------------------MFGRick SchulzKonfuzius sprach: "Wer sich das Alte noch einmal vor Augen führt, um das Neue zu verstehen, der kann anderen ein Lehrer sein."
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Kameraflug gesucht
Jurasik am 17.02.2009 um 13:52 Uhr (0)
Hallo zusammen.Die Anleitung hier ist sehr hilfreich. Danke. Gibt es aber eine Möglichkeit, die Übergänge an den einzelnen Kameras fließender zu gestalten? Bei mir macht Catia an jeder Kameraposition der Simulation einen mehr oder weniger heftigen Ruck während der Bewegung. Egal ob in DMU Kinematics oder Real Rendering.GrußJürgen
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Skala auf Oberfläche aufbringen
dhk am 20.06.2013 um 11:52 Uhr (0)
So kompliziert wie du das gemacht hast, meinte ich das garnicht. Sorry, wenn ich mich da undeutlich ausgedrückt habe. War gestern schon spät, nach langem probieren.Hab versucht mal auf die schnelle eine einfache Skizze zu machen.Bei deiner Variante hast du eine ebene Skizze mit den 3 Linien gemacht und diese dann über den Develop-Befehl auf die Mantelfläche abgerollt.Sollte ja dann in meinem Fall genauso funktionieren. Ich müsste dann nur den Winkel entsprechend meines Umfangs auf einen Linienabstand umrec ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Ablaufdiagramm
hgoldc am 21.02.2013 um 11:00 Uhr (0)
Hallo erstmal!Ich habe folgendes Problem:Ich möchte gerne ein Ablaufdiagramm in CatiaV5 erstellen. Jedoch weiß ich nicht wie ich dies machen soll.Ich konnte bis jetzt ein gif. in eine Zeichnung einbringen, jedoch kann ich die nicht plotten oder ähnliches.Gibt es einen anderen weg so ein Ablaufdiagramm zu erstellen?Eventuell aus Office ins Catia?Als dxf oder Vectorzeichnung? Dann weiß ich wiederum nicht wie ich eine Vectorzeichnung erstellen kann.Möchte ungern andere Programme nutzen.Klar könnte ich eine "p ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Ablaufdiagramm
bgrittmann am 21.02.2013 um 11:26 Uhr (0)
ServusIch würde das Diagramm in einem anderen Programm erstellen (EDrwa, MS Visos, Dia, ...), und dann falls unbedingt notwendig, dieses in CATIA einfügen (als SVG, dxf, oder im Notfall als Grafik)GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Ablaufdiagramm
thomasacro am 21.02.2013 um 11:27 Uhr (0)
Hi hgoldc.Ein Flußdiagramm im Drafting ist nicht die ureigene Aufgabe von Catia. Daher wird dir nichts anderes übrig bleiben, als es "zu Fuß" zu erstellen. Du würdest ja auch keine Romane schreiben wollen oder künstlerisch Wertvolle Gemälde erstellen!Du kannst Dir das Leben aber uim einiges erleichtern, wenn du eine gewisse Vorarbeit investierst und dir "Details" erstellst, auf die du zugreifen kannst. dann noch das Raster-(Fang-)maß auf die Größe der Details anpassen, dann gehts recht zügig!-------------- ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Fehlerhafte Links und sonstiges
MartinSchmid am 21.02.2013 um 12:04 Uhr (0)

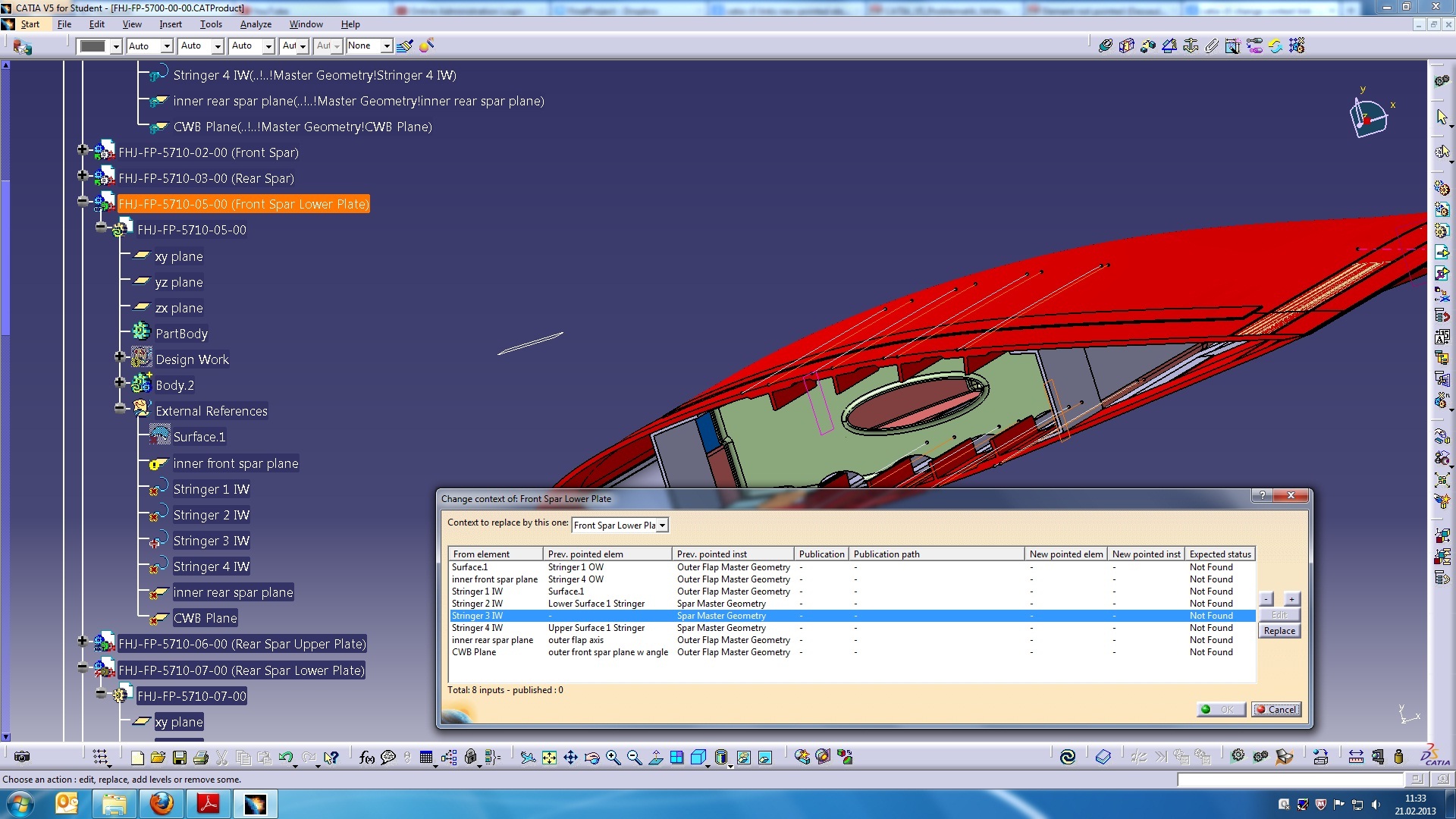

Hallo,bei unserem Konstruktionsprojekt an der FH geht es darum einen Flügel aufzubauen, wobei die Unterbaugruppen von verschiedenen Personen konstruiert werden. Wir arbeiten mit CATIA V5 R18 education licence.Das Hauptprodukt (5700-00-00) sowie die Unterprodukte(z.B.5710-00-00) mit jweils einer Mastergeometrie (z.B. 0657-10-00) und externen Links wurden zuvor erstellt und dann verteilt.Beim Zusammenfügen der einzelnen Baugruppen kommen jetzt Fehler zustande. Zum einen sind die "pointed documents" beim Menü ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Fehlerhafte Links und sonstiges
RSchulz am 21.02.2013 um 12:40 Uhr (0)
Hallo Martin,die Linkstrukturen sind filebasierend und von der jeweiligen Stufe abhäng.Sprich:Du hast das Hauptprodukt, welches auf das Unterprodukt D:Prod1.CATProduct zeigt. Dieses zeigt dann wiederum auf die darin aufgeführten Dateien und so weiter. Es kann durchaus sein das Linkstrukturen nicht sauber sind. Dies kann durch Entladen der Komponenten Bereinigen per CATDUAV5 und wieder die Komponenten laden.Wie und worauf die Produkte zeigen, hängt konkret damit zusammen, was eingefügt wurde und welche La ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Automatisches Deaktivieren von Körpern
Kandlersson am 23.02.2013 um 13:25 Uhr (0)
Hallo,folgende Ausgangslage:Ich würde gerne ein Modell eines laminierten Objekts erstellen (Schichtweiser aufbau des Objekts wobei jede Laminatschicht ein eigener Körper ist, bei dem die Schichtdicke sowie die Farbe jedes einzelnen Laminats separat gesteuert werden kann). Zudem will ich das Modell so aufbauen, dass ich dem Objekt später jede beliebige Geometrie und Größe geben kann.Meine Idee und das bisherige Vorgehen ist dabei wie folgt:Ich habe einen quaderförmigen Grundkörper in Laminatbauweise erstell ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Automatisches Deaktivieren von Körpern
Kandlersson am 23.02.2013 um 20:24 Uhr (0)
Hallo Tom,im Grunde geht es mir rein um die dreidimensionale Visualisierung eines Objekts in Laminatbauweise, mit einzeln steuerbaren Schichtdicken und -farben.Ich muss dazu sagen, ich bin Student und probiere gern mit Catia herum. Nun hab ich mir dieses Modelliervorhaben in den Kopf gesetzt und würde es gerne realisieren. Einen konkreten praktischen Nutzen habe ich dafür noch nicht, aber mir schwebt schon etwas vor, was ich an dieser Stelle aber nicht ausplaudern möchte :-)
|
