CATIA V5 Allgemein : Profil Zeichner nicht mehr genau?!
skyfly4000 am 06.08.2013 um 11:05 Uhr (1)
Hallo CAD Gemeinde,ich habe eine Frage die für viele kein Problem darstellen sollte. Ich arbeite mit Catia V5 R19 und zeichne im Part Design etwas. Jedoch seid ich den Skizzier Modus Profil(als Icon auf der rechtrn Seite) auswähle ist dieser nicht mehr so richtig beherschbar sondern springt mit dem Anfangspunkt immer auf irgendwelche Geometrischen Beziehungen oder verknüpfungen. Dh dass ich dieses Tool nicht einfach irgendwo anfangen lassen kann, sondern es sucht sich gleich eine Beziehung zu irgend etwas. ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Winkel mit negativem Wert erzeugen
Muckenbatscher am 06.08.2013 um 14:53 Uhr (1)
Hallo Leute,ich habe mir bereits einen Wolf gesucht auf eine Antwort zu meiner Frage, aber bin nicht fündig geworden. Habe allerdings das Gefühl als wäre es nicht sonderlich schwer.Mein Problem: Ich habe eine Kinematik, wo ich während der Simulation mir diverse Messwerte über Sensoren aufzeichnen lasse. Funktioniert auch alles soweit, aber bei der Winkelmessung hab ich ein Problem. Und zwar messe ich den Winkel zwischen einer Geraden und einer Ebene. Wenn ich jetzt messe, müsste mein Winkel zunächst mit ne ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Winkel mit negativem Wert erzeugen
WieTho am 06.08.2013 um 17:12 Uhr (4)
Hallo,eine konkrete Lösung für dieses Problem kenne ich nicht, weil es keine negativen Winkel beim Messen gibt. Ein Winkel ist immer ein absolutes Maß. Also ist dein Diagram richtig. Damit Du eine schöne knickfreie Kurve bekommst müsstest Du Deine Meßebene um 90° drehen.Und nicht täuschen lassen von der Tatsache das man bei CATIA negative Winkel eingeben kann. Das "Vorzeichen" regelt nur ob ein Objekt im oder gegen den Uhrzeigersinn gedreht wird. ---------------------mfg WieTho"Der Weg zum Reichtum führt d ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Makro um die Positionen von mehreren Parts in ein textfile zu schreiben
bgrittmann am 06.08.2013 um 19:09 Uhr (1)
ServusWillkommen im Forum. Bitte Systeminfo ausfüllen.Dieses Thema gehört eher ins CATIA V5 Programmierung-Forum.Wie du die Postion von Einzelteilen und Unterbaugruppen herauslesen kannst siehe hier.Wie du die Daten zB in eine txt-Datei bekommst siehe VB(A)-Tutorials oder Bücher.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : U-Profil entlang einer Kurve
moppesle am 07.08.2013 um 09:50 Uhr (1)
Hallo du kleinerkauf,du kannst die Fläche die du im Generative Shape Design erstellt hast im Generative Sheet Metal Design mit der Funktion "erkennen" bearbeiten.So hast du die Abwicklung davon.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Flächenmodell von Karosserie als Part generieren?
skyfly4000 am 08.08.2013 um 12:50 Uhr (4)

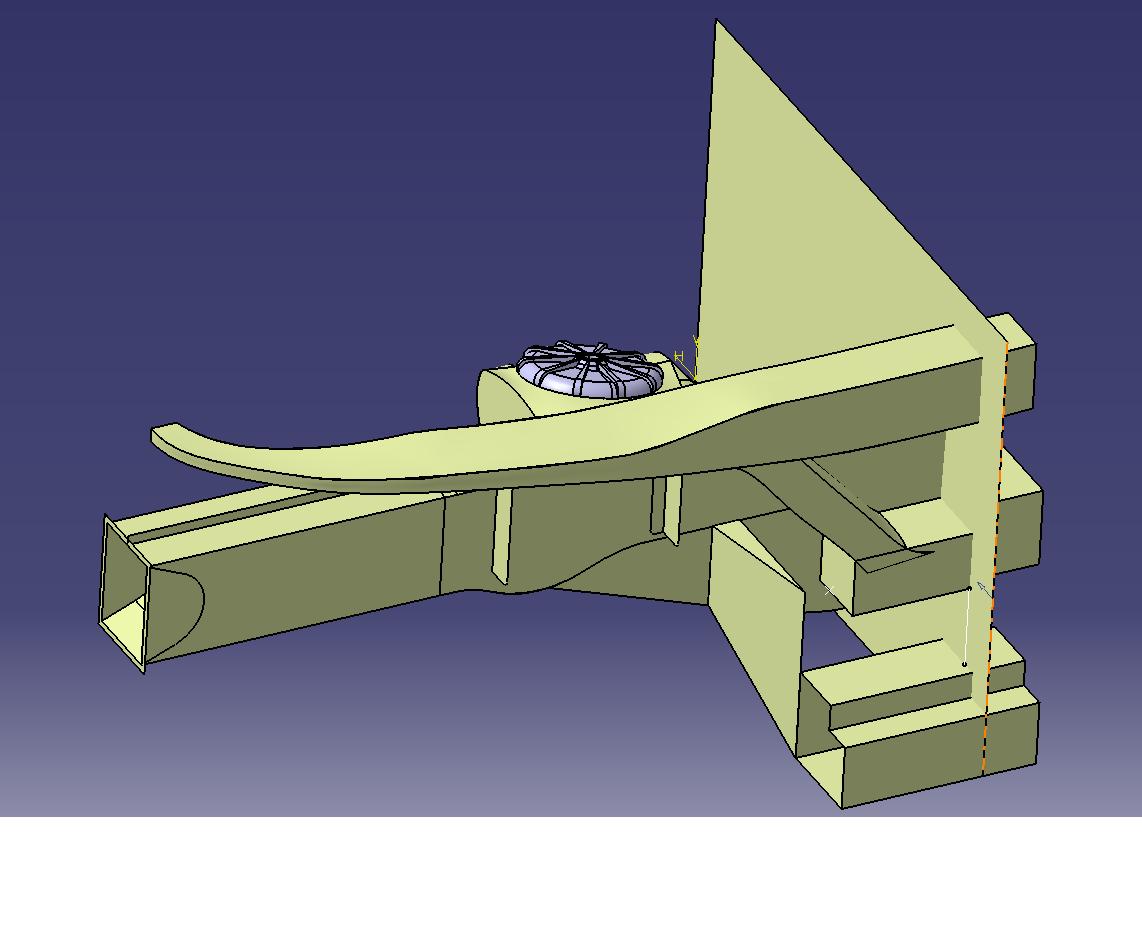

Hallo,ich bin noch recht neu hier im Forum, jedoch bin ich super erstaunt welch Kompetente Hilfe man hier bekommt. Nun zum Problem, ich arbeite gerade an meiner Bachelorarbeit und habe eine Vorbau Struktur von einem Auto erstellt. Dies habe ich im Wireframe Surface Design (Catia V5 R 19 )gemacht.Ich will nun aber das Modell drucken lassen und muss daher dem Gesamten Flächen "Haufen" eine Dicke zuordnen. Ich habe also schon die Aussenhülle des Rohbaus Konstruiert und nun sollte aus dem Flächenmodell ein Geb ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Kabelbinder 3D Daten
Rolf Mittner am 08.08.2013 um 16:53 Uhr (1)
Hallo, kann mir jemand 3D Daten für Kabelbinder schicken (ideal Catia V5).Die Googlesuche ergab nur Anbieter mit Registrierung.Danke RM
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Kabelbinder 3D Daten
moppesle am 08.08.2013 um 20:24 Uhr (1)
Hallo Rolf,wenn du dich nicht registrieren möchtest dann kannst du dir den Kabelbinder doch selbst erstellen.So kannst du dir die Durchmesser gleich an deine Bedürfnisse anpassen.Besser noch, würde ich mir eine Powercopy erzeugen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Skelett-Erstellung
Catrin am 15.01.2009 um 07:56 Uhr (1)
Diese beschriebene Methode ist fuer die Konstruktion gut.Falls auf das Skelett eine Kinematik draufgelegt werden soll, muss fuer jedes sich bewegende Element ein Skelett-Part erstellt werden.Trotzdem sind die ersten Schritte, die beschrieben worden sind, genauso anzuwenden.Also 1. in einem Part die wesentlichen Geometrien in Form von Linien, Punkten, Ebenen und Kurven erstellen -- dies ist dann das Steuerpart fuer das gesamte Skelett2. Diese Elemente publizieren, um sie in die anderen Skelettparts und die ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Flächenmodell von Karosserie als Part generieren?
moppesle am 09.08.2013 um 11:21 Uhr (1)
Hallo David, die Funktion "Thick Surface" findest du im Part Design.Zu achten ist, das du die Flächen sauber beschneidest bevor du die Fläche aufdickst. (Also keine Durchdringungen)Aus den Flächen einen Verband machen (Join) und Thick Surface anwählen.------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 09. Aug. 2013 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Lizenzierung von CATIA
milchmaedchen am 09.08.2013 um 13:25 Uhr (15)
Hallo Forum,ich bitte Euch mal, mir bei der Installation, bzw. Lizenzierung von Catia zu helfen. Ich habe mir heute V5R21 als Studentenversion heruntergeldaden und installiert. Das ist soweit auch alles gut gegangen.Beim Öffnen kommt jedoch folgende Fehlermeldung: siehe Anhang!Nachdem ich mal ein bischen recherchiert habe, habe ich das auch mit diesem Nodelock Keymanagement gefunden, aber da war schon eine Lizenz drin. Also, wo ist dann der Fehler????Gruß Laura
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Lizenzierung von CATIA
thomasacro am 09.08.2013 um 13:46 Uhr (1)
Hi Laura. Geh mal in die "Tools - Options - General - Licensing" und klicke dort eine Lizenz an, die du ziehen möchtest.Danach Catia neustarten.------------------gruß, Tom
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Lizenzierung von CATIA
RSchulz am 09.08.2013 um 14:11 Uhr (1)
Hallo,öffne mal CATIA und klicke die Fehlermeldung weg. Oben gibt es dann einen Eintrag Tools Options usw. im CATIA nicht im Starteintrag.------------------MFGRick SchulzNettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities
|
