CATIA V5 Allgemein : 3D Schnitt
moppesle am 14.02.2014 um 12:18 Uhr (1)
Zitat:Ein Assembly-Schnitt ist mal grundlegend was ganz anderes als ein "virtueller" Baugruppenschnitt. Schon in Sachen Handling.Das sind alles Dinge die theoretisch funktionieren. Nicht aber wenn du dann durch 200 Teile schneidest.Ok, dann müßen wir uns alle bei Dassault beschweren.:) Zitat: Im übrigen arbeite ich auch seit über 10 Jahren mit CATIA, auch schon mit V4. Ich bin methodisch also bei Catia, obwohl ich ProE kann - ich kann die Funktionalitäten sehr gut vergleichen.Ich wollte in keinster Weise d ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Kein Speichern in VW Umgebung möglich
hk1607 am 14.02.2014 um 15:22 Uhr (1)

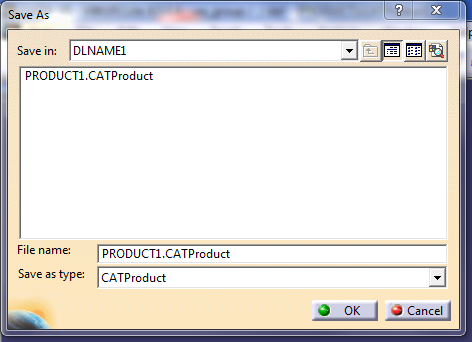

Hallo zusammen,bräuchte bitte dringend Hilfe bei folgendem Problem:Wenn ich in Catia V5 R19 VW Umgebung einen Daten speichern will(Save As), kommt nur ein Feld (Bild im Anhang) in den ich keinen Ordner am Rechner auswählen kann!Muss wohl an der VW Umgebung liegen, denn wenn ich Catia normal starte, funktioniert alles normal.Vermutlich irgend eine Einstellung in den Tools???Bin für jeden Tipp dankbar!GrüßeHelmut
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
joem am 17.02.2014 um 16:07 Uhr (15)
Guten Tag!Ich habe ein Problem bei der Zeichungserstellung: Bei der Abwicklung eines Blechteils (im Generative Sheetmetal Design erstellt) in der Drawing werden einige Bearbeitungen nicht angezeigt (Bohrungen, Ausschnitte).Es kann sein, dass ich einige Bearbeitungen auch im Part Modus gemacht habe.Ist das das Problem oder etwas anderes?Danke für die Unterstützungjoem
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
moppesle am 17.02.2014 um 16:13 Uhr (1)
Hallo joem,willkommen im Forum. Bitte Systeminfo ausfüllen.Zitat:Es kann sein, dass ich einige Bearbeitungen auch im Part Modus gemacht habe.Ja das Problem liegt daran.Alle Features im GSD erstellen dann funzt es. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
bgrittmann am 17.02.2014 um 16:13 Uhr (1)
ServusWillkommen im Forum. Bitte Systeminfo ausfüllen.Du hast dir deine Frage schon selbst beantwortet: bei der Erzeugung der Abwicklungsansicht müsse alle Bearbeitungen im GSMD erstellt worden sein.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
xam0560 am 17.02.2014 um 16:17 Uhr (15)
Wenn du das eine Part / Blech öffnest, siehst du alle Bohrungen ect?Deinen Fehler hast du übrigens schon selbst erkannt. :-)Ich vermute, bzw. habe schon einen Verdacht was passiert ist, dazu brauche ich aber diese Information.------------------Gruß,Maximilian[Diese Nachricht wurde von xam0560 am 17. Feb. 2014 editiert.][Diese Nachricht wurde von xam0560 am 17. Feb. 2014 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
joem am 17.02.2014 um 16:54 Uhr (1)

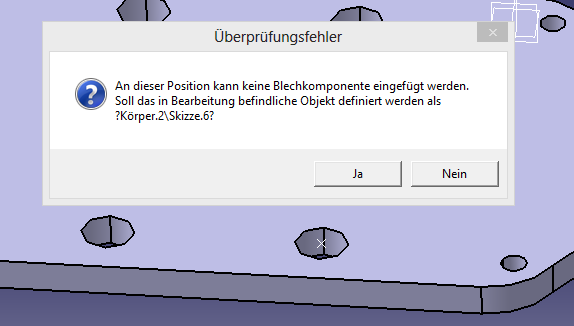

Vielen Danke zuerst! Ich wollte die Bearbeitungen im Sheet matal design Modus machen, doch jetzt gibt es eine Fehlermeldung laut anhang. Muss ich das ganze Blechteil neu erstellen denn es sind keine Bearbeitungen mehr möglich.lg joem
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Type3 für catia Jpg zu dxf
Blonderjunge2 am 18.02.2014 um 01:01 Uhr (1)
Guten Tag ich möschte ein Jpeg zu einem dxf umwandeln.Die sache es als Textur über das material zu legen hat mir nicht geholfen.Ein Freund meinte nun das sie mit Type 3 solche sachen machen allerdings nur kleine logos.Nun wollte ich mal fragen welche erfahrungen schon gemacht worden sind mit type3 und Komplexsen bildern Vielen dank im Vorraus
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Type3 für catia Jpg zu dxf
moppesle am 18.02.2014 um 06:59 Uhr (1)
Hallo Blonderjunge2,hast du das Programm zur Verfügung?Dann einfach mal testen was die Vectorisierung hergibt. Notfalls must du an die Geschichte "händisch" ran.Also Bild einladen Konturen nachzeichen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Type3 für catia Jpg zu dxf
bgrittmann am 18.02.2014 um 07:06 Uhr (1)
ServusFalls du Type3 nicht hast, kannst du (für einen einmaligen Anwendungsfall) auch andere Programme verwenden zB InkScape (Open Source). Damit lassen sich auf Rastergraiken vektorisierten und als dxf/svg ausgeben.GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
moppesle am 17.02.2014 um 17:20 Uhr (15)
Wahrscheinlich befindest du dich nicht an der korrekten Position im Strukturbaum.Die Funktionen im GSMD werden nur unter dem Hauptkörper angewandt.Ohne Bild des Strukturbaumes ist das schwer zu beurteilen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
Thomas Harmening am 17.02.2014 um 21:08 Uhr (15)
IMHO hat man hier GSMD und Partdesign vermischt und das Objekt das gerade aktiv ist - ist ein nicht GSMD-Objekt -siehe Bsp.Ist das Objekt Flansch 1 aktiv, geht auch ein einfügen weiterer GSMD Features -ohne Infofenster.Die Partdesign Features werden IMHO nicht abgewickelt -
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Abwicklung Blechteil
joem am 18.02.2014 um 10:51 Uhr (1)
das heißt ich muss die Bearbeitungen im GSMD noch mal zeichnenOK vielen Dank damit sind meine Fragen beantwortet
|
