CATIA V5 Allgemein : Nut in Form einer mathematischen Funktion?
Erdbeerly am 04.06.2014 um 10:20 Uhr (1)
Hallo liebe Konstrukteure und Catia-Profis, ich komme gar nicht aus dem Bereich CAD oder Konstruktion und habe auch noch nie mit einem derartigen Programm gearbeitet. Dennoch möchte ich gerne eine Zeichnung erstellen. Ist es in Catia überhaupt möglich, eine mathematische Funktion als Nut darzustellen?Ich habe mal ein paar Ingenieure im Bekanntenkreis gefragt und alle meinen "es müsste möglich sein", die arbeiten aber alle nicht als Konstrukteure und auch nicht spezifisch mit Catia selbst. So dachte ich, ic ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Nut in Form einer mathematischen Funktion?
xam0560 am 04.06.2014 um 11:09 Uhr (1)
HiHoja das geht.Über Makro oder eine Regel oder sogar mit dem Tool von Catia selbst. Siehe PM von mir. :-)------------------Gruß,Maximilian------------Top 10 der CAD Programme:10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???[Diese Nachricht wurde von xam0560 am 04. Jun. 2014 editiert.][Diese Nachricht wurde von xam0560 am 04. Jun. 2014 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Fragenkatalog CATIA V5
myTea am 04.06.2014 um 12:36 Uhr (10)
Wäre das dann als besonderer Service für die Studenten gedacht, wenn der Fragenkatalog des Professors hier schon vorab auftaucht?? ------------------ http://www-03.ibm.com/solutions/plm/country/de/index.html
|
| In das Form CATIA V5 Allgemein wechseln |
Spirale.zip |
CATIA V5 Allgemein : Nut in Form einer mathematischen Funktion?
xam0560 am 04.06.2014 um 13:48 Uhr (1)
Im Anhang das Modell.------------------Gruß,Maximilian------------Top 10 der CAD Programme:10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia Ausgabe...?
Bunnyguard am 04.06.2014 um 23:26 Uhr (1)
Hallöchen,ich hätte eine Frage zur Ausgabe von Catia, welches Modul etc. ist mir völlig egal mir geht es um die umsetzung und möglichkeiten.Wenn ich in Catia was 3d Konstruiere und möchte hier Schnitte anlegen...Ist es möglich mir die 2D Schnitte so ausgeben zu lassen damit ich im Autocad 2D noch was damit anfangen kann?Sprich, in geschlossene Polylinien mit Schraffuren usw. ?Ist sowas in Catia machbar übergabe in 2d an Autocad ?Danke für Tipps und Tricks.Hintergrund ist folgender:Wir Konstruieren alles in ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia Ausgabe...?
xam0560 am 05.06.2014 um 07:39 Uhr (1)
HiHo,nicht ganz so wie du willst, aber ja in Catia ist sowas möglich.Wir im Hause haben exkt das selbe Problem, obwohl ich immer sage, warum nach ACAD konvertieren? Lasst es doch in Catia, aber naja...Was nicht mit rüber kommt von CATIA nach ACAD:Layerstruktur, diese muss über die Imortfunktion in ACAD abgedeckt werden. Somit sind die Linien mit der richtigen Farbe auch auf dem richtigen Layer.Schriften Formen sowie Bemaßungen. Diese sind.. naja gesprengt. Eine Schrift wird nicht als Schrift erkannt und ei ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia Ausgabe...?
JochenM am 05.06.2014 um 07:53 Uhr (1)
Hallo,Eure Vorgehensweise erscheint mir ein wenig ungewöhnlich.Wenn ich Dich richtig verstehe, wollt Ihr mit Catia Teile und Baugruppen modellieren, eine Zeichnung erstellen und die dann nach DWG exportieren?Wenn dem so ist, dann in Tools/Optionen/Allgemein/Kompatibilität, Registerkarte DXF die entsprechenden Exporteinstellungen vornemen.------------------GrußJochen__________________Technik lässt nicht mit sich spaßen ...Techniker schon!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : DSLS - Erfahrungswerte
geekv5 am 05.06.2014 um 09:58 Uhr (1)
Hallo,hier mal kurz meine ersten Eindrücke zusammengefasst:Installation und Konfiguration gehen leicht von der Hand (Windows 8.1 64bit), der Server läuft im Hintergrund als Dienst.Die älteren CATIA Releases (19,20,21) müssen einen gewissen Softwarestand vorweisen (SP und HFX), um mit dem DSLS zusammenzuarbeiten, zusätzlich muss eine Umgebungsvariable gesetzt werden, welche die Lizensierung auf den DSLS einstellt..Die Umstellung von Nodelock auf DSLS war erstmal problembehaftet, da die CATIAs immer die alte ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Image capture nur schwarzes Bild
MaximusMax am 05.06.2014 um 13:10 Uhr (8)

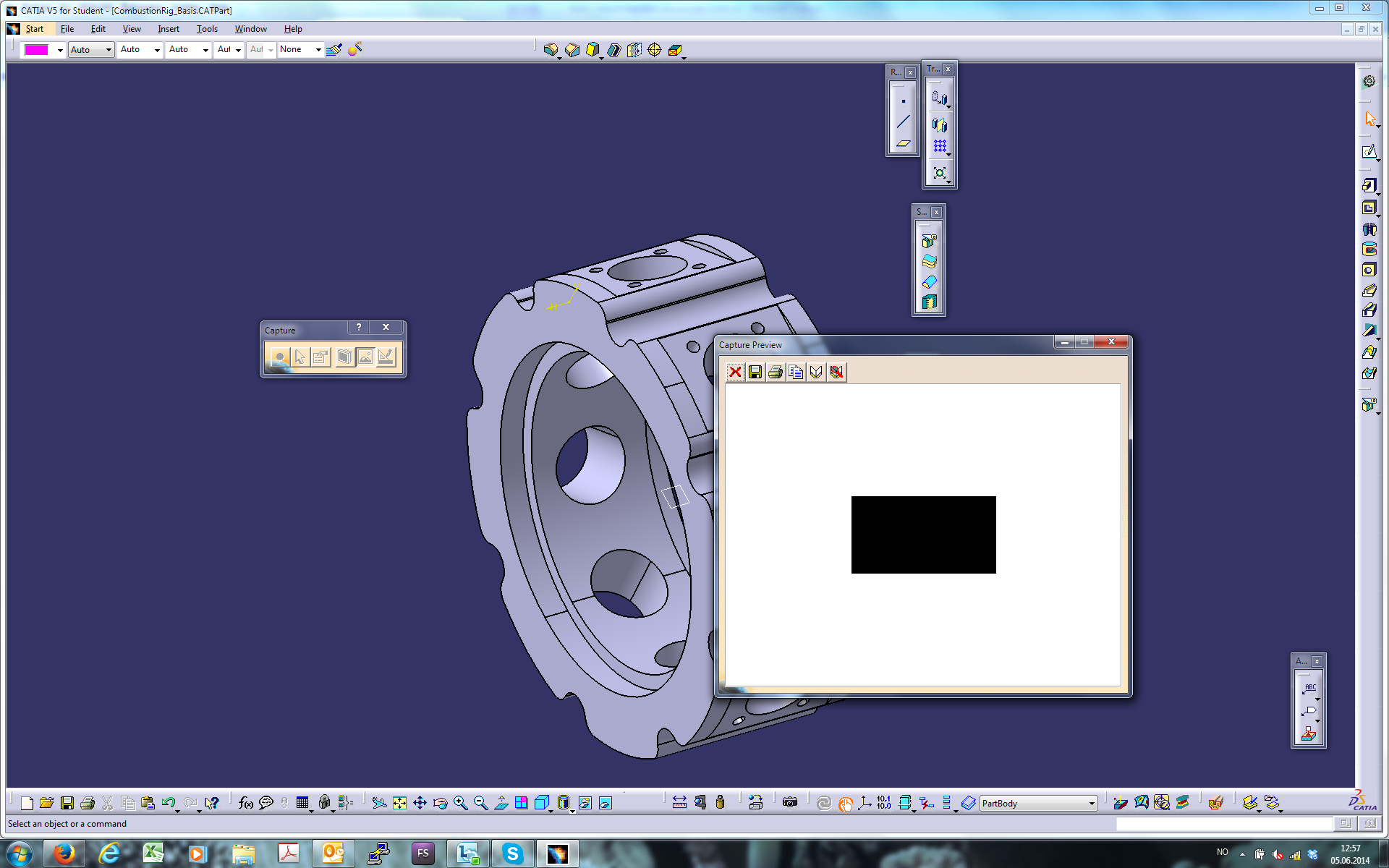

Hallo Leute des CAD.De Forums,Ich hab ein Problem bei der Bilderstellung von Bauteilen in catia V5R21.Normalerweise nutze ich die Funktion Tools-Images-Capture um schnell Bilder von Bauteilen zu generieren. Das war bis jetzt perfekt und super schnell.Nun wollte ich heute für eine Präsi Bilder machen und siehe da, ich bekomme nur schwarze Bilder. Komischerweise passiert, dass nur im pixel mode. in Screen mode und vector mode ist alles ok. Hab ich vielleicht bei den Einstellungen was verbocked? Ich komm ein ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : polares Widerstandsmoment (Verdrehung/Torsion)
DV01 am 05.06.2014 um 13:13 Uhr (1)
Hallo,ich bin auf der suche wie ich das polare Widerstandsmoment (Widerstandsmoment gegen Torsion) von einer Fläche anzeigen lassen kann.Wenn ich die Skizze aufdicke und die Trägheit messe (über das Gewichtssymbol) kommt die Trägheitsmatrix sowie die Hauptträgheitsmomente. Keines davon entspricht jedoch meinem polaren Widerstandsmoment. (Ich habe hierzu das polare Widerstandsmoment eines 4-eck von Hand mit Hilfe des Tabellenbuchs berechnet und mit Catia verglichen)Weiß jemand wie man sich das polare Widers ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Fragenkatalog CATIA V5
Golgatha am 05.06.2014 um 18:57 Uhr (1)
Lol.... Wohl kaum...dann hat sichs nich nur mit meiner Anerkennung erledigt, sondern mitm Studium gleich dazu weil selbst die faulsten Säcke ne 1.0 schreiben !Abgesehn davon gibt der Prof. den Fragenkatalog (je nach Umfang) glaub ich vor der Prüfung eh raus und nimmt dann halt 20 von den 100 aufgeführten fragen dran oder so ?!War wirklich nur aus Zeitgründen gedacht weil die uns an Uni bisserl arg den Ar*** aufbiegen z.Zt. !
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Fragenkatalog CATIA V5
wolfi_z am 05.06.2014 um 19:05 Uhr (1)
Zitat:Original erstellt von Golgatha: (...) weil die uns an Uni bisserl arg den Ar*** aufbiegen z.Zt. ! Komm einfach ins Berufsleben, da hast Du den selben Spass dann bis 67 ... oder vll dann sogar bis 70 Besser wirds nicht mehr ... Also ueberlegs Dir nochmal, vll doch lieber reich heiraten - Da war ich aber auch zu bloed dafuer ------------------Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Exemplare mit Punkten mit unterschiedlichen x,y,z Koordinaten erstellen
moppesle am 10.06.2014 um 15:57 Uhr (1)
Hallo 3dhansi,da würde mir nur eine Powercopy einfallen.Ist aber auch noch Klickarbeit angesagt. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
