CATIA V5 Allgemein : Ausrichtung von Profil ändert sich nach Update
Eltono am 04.10.2015 um 20:40 Uhr (1)

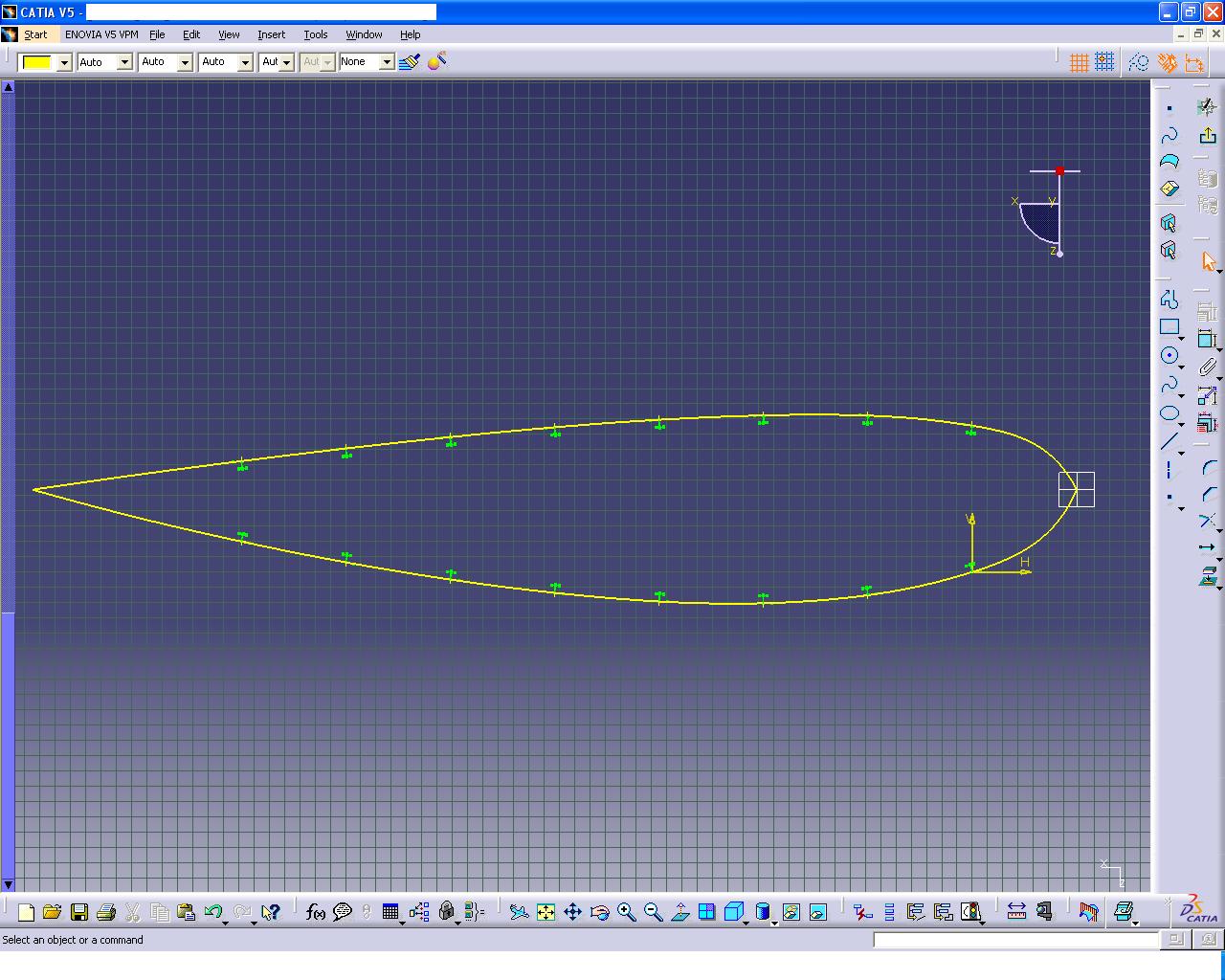

Moin ich hab ein Problem mit meinem CAD Modell. Vorweg ich verwende Catia V5R19. Ich hab ein Flügelprofil und auf diesem befinden sich T-Profile (Stringer) und diese sollen immer noch innen zeigen. Über ein Makro kann ich die Kontur des Profils verändern. Das zusehende Flügelprofil ist ein NACA 2418 (wird den meisten nichts sagen ist nur zur besseren Unterscheidung erwähnt). Ändere ich jetzt auf auf z.B ein NACA 2412 verändert sich die Kontur. Damit ändert sich auch die Position der Punkte auf die sich die ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Fenster Positionen behalten
SmokieMcPot am 05.10.2015 um 11:04 Uhr (9)
Hallo zusammen,ich krieg gleich ne Krise. CATIA speichert die Positionen der Fenster nicht mehr. Wenn ich einen Befehl anwähle, öffnet sich ganz normal das Befehls-Fenster dazu...alerdings genau in der Mitte vom Bildschirm...und das jedesmal.Ich darf nach jedem Befehl anwählen, erstmal das Fenster wieder in die Ecke schieben. Hat jemand eine Lösung dafür?MfG der Smokie[Diese Nachricht wurde von SmokieMcPot am 05. Okt. 2015 editiert.][Diese Nachricht wurde von SmokieMcPot am 05. Okt. 2015 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Fenster Positionen behalten
moppesle am 05.10.2015 um 11:21 Uhr (1)
Hi Smokie,wenn es denn schon mal bei dir funktioniert hat würde ich mal Catia neu Starten.Wenn das nicht hilf die Settings löschen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Fenster Positionen behalten
RSchulz am 05.10.2015 um 11:36 Uhr (1)
AFAIK ja. Ansonsten verwaltet das der Windows Desktopfenster Manager. Der hat auch gerne mal Probleme mit den Treibern bzw. umgekehrt. Der Inteltreiber hat auch entsprechende Einstellungen. Mit CATIA hat das definitiv nichts zu tun bzw. müsste schon etwas aktiv programmiert sein und das ist meines Erachtens nicht der Fall.------------------MFGRick SchulzNettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Ausrichtung von Profil ändert sich nach Update
joehz am 05.10.2015 um 12:11 Uhr (1)
Hallo Eltono,lass mich mal kurz zusammenfassen:- mit einem Makro (und vieler schlauer Gleichungen) berechnest Du Punkt-Koordinaten- durch diese Koordinaten legst Du zwei Splines; je einen für Ober-/Unterseite- diese Punkte projizierst aber auch in einen Sketch, der die Lage der Stringer steuert- bei Wechsel des Profils kann es vorkommen, dass die Lage der Stringer an Ober- oder Unterseite umschlägtSoweit richtig?Was mir spontan dazu einfällt:- die Stringer liegen bei der Oberseite rechts, bei der Unterseit ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Ausrichtung von Profil ändert sich nach Update
Eltono am 05.10.2015 um 15:21 Uhr (1)
Zitat:Original erstellt von joehz:Wie verbindest Du den Stringer mit der Beplankung? Oder soll der dargestellte Strak schon der Offset sein, sprich die Innenseite der Beplankung darstellen?Moin Joe,das sind eigentlich gar keine T-Profile sonder I-Profile (Doppel T-Profile). Das fehlende Stück zum I-Profil wird mit einer ThickSurface realisiert. Das liegt daran, dass die Stringer ja an unterschiedlichen Stellen sitzen. Die Außenhaut hat ja an den unterschiedlichen Stellen unterschiedliche Krümmung daher die ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Skizze auf Block projezieren
PaulTk am 06.10.2015 um 08:47 Uhr (1)

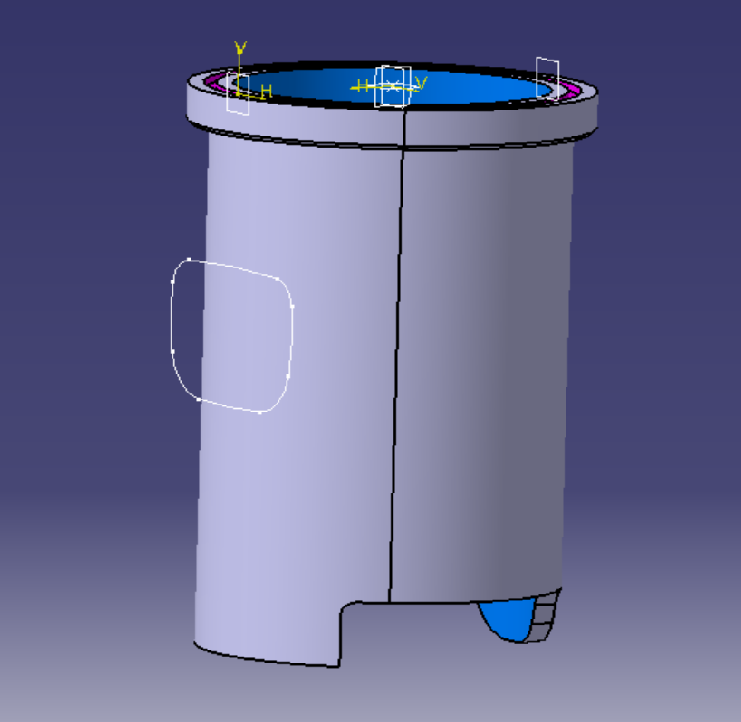

Hallo zusammen,ist es möglich bei Catia V5R19 eine Skizze auf einen Block zu projezieren?Die Projektion auf der Aussenfläche soll dann weiter verwendet werden.Bitte um eure Hilfe.Grüße Paul
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Skizze auf Block projezieren
moppesle am 06.10.2015 um 09:59 Uhr (1)
Hallo Paul,einfach die Projektionsfunktion aus dem GSD nutzen.Bzw. kannst du das Profil extrudieren und diesen dann mit dem Solid verschneiden.------------------Gruß UweAuch Catia ist nur ein Mensch! [Diese Nachricht wurde von moppesle am 06. Okt. 2015 editiert.]
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Streifen, rippen, Wellenprofil auf Tasche mit Entformschräge
moppesle am 06.10.2015 um 11:44 Uhr (1)
Hallo Strubi,willkommen im Forum. Bitte Systeminfo ausfüllen.Ohne Bild geht gar nichts. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Streifen, rippen, Wellenprofil auf Tasche mit Entformschräge
moppesle am 06.10.2015 um 11:50 Uhr (1)
Di nochmal,so jetzt. -Das Wellenprofil sollte Regelgeometrien enthalten um ein bestmögliches Ergebniss zu erziehlen.Des weiteren solltest du beachten, das ein z.B. 5er Innenradius beim draften kleiner wird. so das er irgentwann nicht mehr ein Radius ist sondern ein Punkt.Wenn nun die zu draftende Fläche länger ist als dieser (Punkt) kommt es halt zu der Fehlermeldung.Wie ist deine Geometrie aufgebaut? ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Streifen, rippen, Wellenprofil auf Tasche mit Entformschräge
moppesle am 06.10.2015 um 12:10 Uhr (1)
Hi,also was ich auf dem Bild sehen kann ist, das da Unregelmäßigkeiten drin sind.Bist du sicher, das es Regelgeometrien sind? (also Radien und Linien) Keine Splines etc.Kannst du die Daten bereitstellen?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Streifen, rippen, Wellenprofil auf Tasche mit Entformschräge
moppesle am 06.10.2015 um 14:19 Uhr (1)
Hi nochmal,also, das was geht ist ca 10mm Tiefe Entformung.Alles was tiefer ist geht aus geometrischen Gründen nicht, da sich die Welle dann überschlagen würde.Hier mal ein Beispiel in R19, da ich kein R22 habe.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Streifen, rippen, Wellenprofil auf Tasche mit Entformschräge
moppesle am 06.10.2015 um 14:37 Uhr (1)
Das die Form verändert wird bringt der Draft so mit sich.Bei 100mm Tiefe mußt du dir eine Fläche mit Mehrfachschnitten machen.(oder Ähnliche)------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
