CATIA V5 Allgemein : Product von Firma bekommen, viel zu viel unwichtige Daten, beschneiden möglich?
MMM1980 am 10.11.2015 um 15:52 Uhr (15)
Hallo allerseits,ich habe im Rahmen meiner Technikerarbeit ein cgr einer sehr umfangreichen Baugruppe bekommen. Nach etwas Google habe ich aus dem cgr ein Product generiert, was auch geklappt hat.Nun ist das aber so umfangreich, dass mir mein Laptop (nicht gerade die langsamste Elitebook Workstation mit CAD-Karte) trotzdem voll in die Knie geht. Drehen etc. geht nur sehr sehr langsam, arbeiten ist so nur sehr schlecht möglich.Könnte man nur einen Abschnitt des Products speichern, bei dem ich quasi vorne ei ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Product von Firma bekommen, viel zu viel unwichtige Daten, beschneiden möglich?
RSchulz am 10.11.2015 um 16:56 Uhr (15)
Hallo Marc,also vorab; das Problem dürfte wie in den meisten Fällen immer die CPU sein, die hier beschränkt, da CATIA sehr CPU lastig ist. Du kannst in jedem Fall unter Tools Options mal den Detail grad runter stellen und zwar am besten vor dem Laden! Tools Optionen Anzeige Leistung Feste Größe auf 0,2 oder höher stellen. Je höher, desto geringer die Darstellungsgenauigkeit.Wenn das nichts hilft, kannst du den Cache-Modus aktivieren, dabei werden dann alle "Einzelteile" nur als CGR geladen und du kann ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Exakte Flächenrückführung --> Catia
Aedd89 am 12.11.2015 um 11:27 Uhr (1)

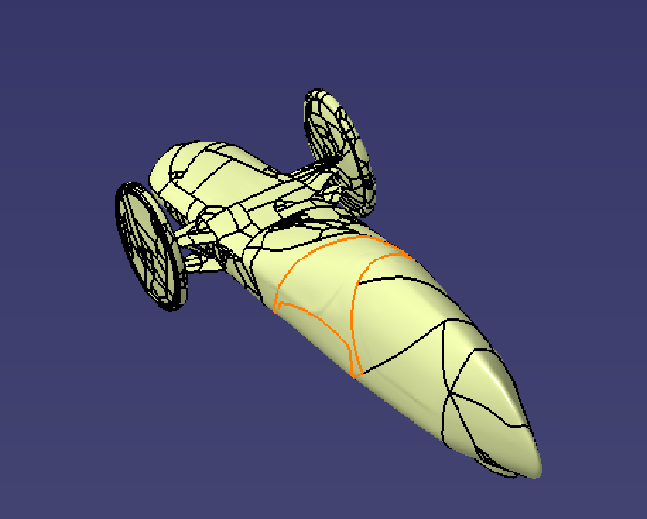

Hallo zusammen,im Rahmen meiner Bachelor Thesis muss ich ein Fahrzeug unserer Hochschule, welches regelmäßig an verschiedenen Wettkämpfen teilnimmt (z.B. Shell Eco Marathon) mittels einem 3D Scanner aufnehmen und in ein überarbeitbares CAD Modell überführen. Soweit habe ich den Scanvorgang fertiggestellt und via Geomagic Studio eine exakte Flächenrückführung durchgeführt (NURBS-Flächen). Wenn ich die Datei in Catia öffne, habe ich ein geometrisches Set aus ca. 600 Flächen. Gibt es irgendeine Möglichkeit di ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Exakte Flächenrückführung --> Catia
bgrittmann am 12.11.2015 um 11:31 Uhr (1)
ServusWillkommen im Forum.Schau mal in den FAQs findest du eine Lösung.Ich an deiner Stelle würde das Modell neu aufbauen und nicht die rückgeführten Flächen verwenden 8Flächenqualität)GrußBernd------------------Warum einfach, wenn es auch kompliziert geht.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Exakte Flächenrückführung --> Catia
thomasacro am 12.11.2015 um 19:00 Uhr (1)
Hi Aedd.Du bist im Studium, daher erlaube mir dein Problem in ein mathematisches umzuwandeln:Du hast eine Gleichung mit 600 Variablen und möchtest nun eine Gleichung mit einer Variablem daraus machen.Geht, sieht dann aber aus wie ne Kugel oder ein gekautes Kaugummi oder so ähnlich.Wichtig ist: Was möchtest du mit dem Ergebnis erreichen!Möchtest du es nur visualisieren? Dann bist du schon fertig!Möchtest du Berechnungen daran durchführen? Dann musst du konstruieren!Scanne nur die mathematisch schwer beschre ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Exakte Flächenrückführung --> Catia
Rainer Schulze am 12.11.2015 um 22:15 Uhr (1)
Grundsätzlich stimme ich Bernd und Tom zu.Allerdings frage ich mich, WARUM der Scanvorgang?So ein Auto ist doch sicher nicht frei Schnauze mit dem Hammer aus einem Blech geschmiedet worden sondern mit viel Gehirnschmalz konstruiert worden. Da sollte es neben einem vielleicht verlorenen 3D-Modell auch bemaßte Zeichnungen geben.Sollte die Methode der Flächenrückführung ausgerechnet das Thema Deiner Arbeit sein?Dann hast Du ein mühsames Puzzlespiel vor Dir."Reverse Engineering" wird von einigen CAD-Anbietern ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Exakte Flächenrückführung --> Catia
Aedd89 am 12.11.2015 um 23:17 Uhr (1)
Zitat:Original erstellt von Rainer Schulze:Grundsätzlich stimme ich Bernd und Tom zu.Allerdings frage ich mich, WARUM der Scanvorgang?So ein Auto ist doch sicher nicht frei Schnauze mit dem Hammer aus einem Blech geschmiedet worden sondern mit viel Gehirnschmalz konstruiert worden. Da sollte es neben einem vielleicht verlorenen 3D-Modell auch bemaßte Zeichnungen geben.Sollte die Methode der Flächenrückführung ausgerechnet das Thema Deiner Arbeit sein?Dann hast Du ein mühsames Puzzlespiel vor Dir."Reverse E ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Exakte Flächenrückführung --> Catia
Rainer Schulze am 13.11.2015 um 00:02 Uhr (1)
die System Info hatte ich eigentlich ausgefüllt, keine Ahnung wieso sie nun nichtmehr angezeigt wird...Das passiert mir auch immer wieder. Muss wohl ein Fehler in der Forensoftware sein.Leider ist es genau der Fall, dass dieses Fahrzeug "frei Schnauze" entstanden ist.Ich staune.Dennoch ist es eine Überlegung Wert, ob es wirklich sinnvoll ist, dass reverse engineering nach der von Dir angedachten Vorgehensweise auf die Spitze zu treiben. Ein zweiter Durchlauf der Flächenrückführung mit einfühlsamer "Handarb ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Sketch reagiert nicht normal
moppesle am 13.11.2015 um 09:41 Uhr (1)
Hallo Sylvia,mit welcher Release arbeitest du? Bitte deine Systeminfo in deienem Profil ergänzen.Hast du mal ein Bild?------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Workstation für CATIA V5 und V6
wuzi86 am 13.11.2015 um 12:29 Uhr (1)
Hallo,Welche Komponenten wären am besten für CATIA v5 und später auch V6 mit großen Baugruppen (Ca. 10GB im RAM).Wir haben schon einen Testrechner von DELL mit einer AMD FirePro™ W7100, 8 GB diese scheint aber nicht optimal zu funktionieren (CAtia ruckelt bei großen Baugruppen mehr als mit dem alten Rechner (Quadro2000 Grafik))http://configure.euro.dell.com/dellstore/config.aspx?oc=cu000pt5810mufws&model_id=precision-t5810-workstation&c=at&l=de&s=bsd&cs=atbsdt1Danke
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : KVS-Plugin
Soulreaver am 13.11.2015 um 13:46 Uhr (1)
Hallo allerseits,heute wurde das neue CATIA V5-6 Service Pack 4 installiert und der Fehler tritt immer noch auf!Hat jemand eventuell schon eine Lösung gefunden?mfg
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Workstation für CATIA V5 und V6
Rainer Schulze am 13.11.2015 um 17:03 Uhr (1)
CAtia ruckelt bei großen Baugruppen mehr als mit dem alten Rechner (Quadro2000 Grafik)Wir setzen seit Jahren Dell-Workstations mit Karten der Nvidia Quadro-Baureihe ein und waren bislang immer zufrieden.Unsere Baugruppen sind nicht ganz so groß wie von Dir angegeben, aber ich habe mit der Quadro 4000 nie ein Ruckeln erlebt und bin jetzt gespannt auf einen neuen Rechner mit einer Quadro K4200.Gegenüber der Quadro 2000 dürfte die etwa 7x schneller sein.Und wenn die 8GB Video RAM wichtig sind - DELL bietet ja ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Probleme nach Betriebssystemwechsel
Sup85 am 14.11.2015 um 20:09 Uhr (1)
Hallo,ich hoffe mir kann jemand weiterhelfen. Ich habe folgendes Probleme. Hab mir vor kurzem Windows 10 auf meinen Rechner geladen und seitdem kann ich CATIA V5 R19 nicht mehr starten.Es wird mir immer das angezeigt:"?CheckUserList@BasicLincenser@@UAEHPBDH0Z"" wurde in der DLL "E:Catia V5 R19intel_acodeinJS0GROUP.dll" nicht gefunden.Kann mir da jemand weiterhelfen?
|
