CATIA V5 Allgemein : Volumenkörper mit Mehrfachschnitten Einsenkung
thomasacro am 22.11.2015 um 13:37 Uhr (1)
Hi Alexandrov Wenn ihr das auf catia für die schule konstruieren sollt, müssen euch entsprechende Grundkenntnisse vorher mitgeteilt und beigebracht werden. Dieses Forums kann und darf kein Schulungsersatz darstellen !Nicht, dass ich dein Engagement, dich auf catia selbständig einzuarbeiten, nicht gutheiße, ABER:- JEDE lizenzierte catia Software hat eine onlinehilfe integriert, die du durcharbeiten kannst- Wir können hier nicht die Aufgabe deiner Schule übernehmen- und ganz allgemein : Solltest jemand eine ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Volumenkörper mit Mehrfachschnitten Einsenkung
Alexandrov1999 am 22.11.2015 um 13:56 Uhr (1)
Ok da habe ich mich anscheinend falsch ausgedrückt wir müssen das nicht mit catia machen ich mache das von mir aus und ich benutzeeine lizenzierte Schülerversion also mache ich nichts illegales
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Möglichkeit mit Solid
moppesle am 22.11.2015 um 20:09 Uhr (1)
Hallo tubuibam,von einem Solid kannst du eine Fäche ableiten.Leider ist diese nicht parametrisch.Wenn du die Flächen ändern möchtest musst du diese selber aufbereiten.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Massenträgheit bestimmen
robbyKFZTECH am 25.11.2015 um 08:50 Uhr (1)
Hallo zusammen,ich habe folgendes Problem:Ich würde gern die Massenträgheit eines Deckels bestimmen. Wenn ich diese über die Funktion Mesure Inertia bestimme, erhalte ich einen Wert von 0,05kg*m^2 (IxzG)Wenn ich das Trägheitmoment per Hand rechne, erhalte ich einen Wert von 0,5kg*m^2. Also um den Faktor 10 größer.Die Formel dazu ist einfach:J=1/12*m*(a^2+b^2)Gibt es eine Einstellung, die man in CATIA beachten muss oder sonstige Dinge, die man berücksichtigen sollte? Material ist zugewiesen.Hat jemand eine ...
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Massenträgheit bestimmen
robbyKFZTECH am 25.11.2015 um 10:05 Uhr (1)
Hallo Bernd,in der Berechnung muss man nur die beiden Längen und die Masse einsetzen. Bin mir schon sicher, dass das stimmt.Im Anhang das CATIA Fenster ung der Deckel
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia V5R21 zu 3D PDF
Ed93 am 25.11.2015 um 11:57 Uhr (1)
Hallo zusammen,ich würde gerne wissen ob es möglich ist, meine Parts und Products als 3D PDF zu exportieren.Ich habe dauz eniges gelesen, aber nichts was mir geholfen hat.Ich habe die Adobe Reader XI Version zur Verfügung.GrußEd93
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Catia V5R21 zu 3D PDF
Stefan_I am 25.11.2015 um 12:34 Uhr (1)
Hallo Ed93:mit Adobe Reader XI wirst Du nicht weit kommen. Adobe hat die Entwicklung von 3D-PDF an Tetra 4D übergeben. Google einfach einmal 3D PDF.------------------GrussStefan Inderbitzin
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Massenträgheit bestimmen
robbyKFZTECH am 25.11.2015 um 13:18 Uhr (1)
Ja das ist richtig, habe das Massenträgheitsmoment zum Schwerpunkt berechnent. Ich brauche natürlch das Trägheitsmoiment zur Drehachse.Nichts desto trotz muss ja das Massenträgheitsmoment im Schwerpunkt in CATIA gleich dem berechnetem sein
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Massenträgheit bestimmen
robbyKFZTECH am 26.11.2015 um 16:08 Uhr (15)
Hallo Bernd,ich habe mal in meinem techn. Mechanik Ordner gekramt...Ja ich brauche das Deviationsmoment um die Drehachse, das ist die Massenträgheit um eine Nebendrehachse. Das ist genau der Fall bei dem Schwenkdeckel. Hier gilt der Satz von Steinar:J=Js+m*r^2Und das Hauptträgheitsmoment aus CATIA stimmt auch mit dem errechneten ungefähr überein. Ich hatte nur den falschen Wert aus dem Fenster genommen.Trotzdem vielen Dank
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Halbkugel aus Zylinder schneiden
hupsi85 am 28.11.2015 um 12:01 Uhr (1)

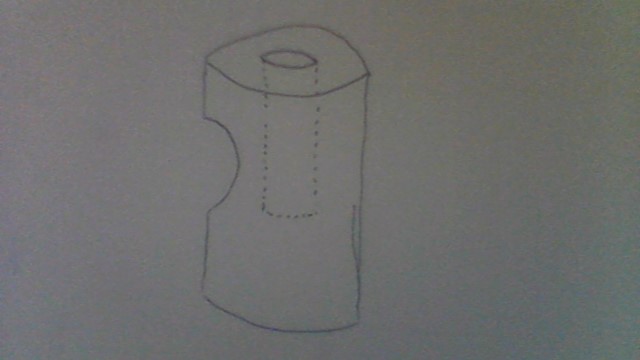

Hallo liebe community!Nach 5 Jahren Catia Abstinenz muss ich mal wieder damit arbeiten und scheitere an den einfachsten Dingen.... bitte um Hilfe!!Ich will aus einem zylindrischen Volumenkörper einen Halbkreis im 90°Winkel zur vertikalen Achse rausschneiden!Hab mich schon durch etliche Skripte gelesen, jedoch ohne Erfolg!Hoffe man kann mit der Handskizze was anfangen!Danke schonmal im vorraus
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Halbkugel aus Zylinder schneiden
hupsi85 am 28.11.2015 um 12:45 Uhr (1)

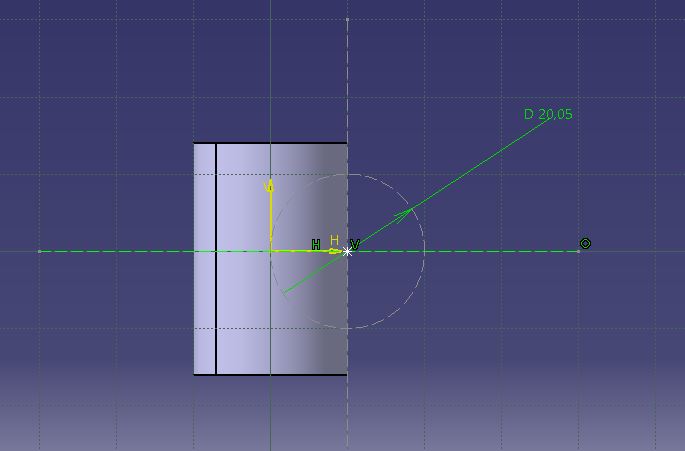

Habe versucht den Mittelpunkt der Bohrung neben den Zylinder zu setzen. Jedoch führt CATIA die Bohrung genau in der Mitte des Zylinders aus, was ich ja nicht will!Mit der Tasche hab ich auch schon mein Glück versucht, jedoch ohne Erfolg!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Halbkugel aus Zylinder schneiden
hupsi85 am 28.11.2015 um 13:28 Uhr (14)
Super!!! Genauso solls aussehen!!!Leider will mein CATIA die Datei nicht öffnen Hast du den Anleitungsfilm gemacht? bzw. die Schritte gerade mit aufgenommen, die du ausgeführt hast?Wills ja auch verstehen VG
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Lernbücher Empfehlung
Alexandrov1999 am 29.11.2015 um 14:54 Uhr (1)
Hallo zusammen,ich habe bereits die Foren nach Empfehlungen für Bücher durchschut, aber nicht gefinden.Ich wil mir für Wheinachten Bücher für Catia V5 wünschen. Welche könnt ihr mir empfehlen also für die unterschiedlichen Bereiche KMU, Part Design usw. Ich weiß nur, dass für die NC-Fertigung Michael Hoffmann empfohlen wird.Danke schonmal AlexanderSchöne Wheinachstvorbereitungen
|
