CATIA V5 Allgemein : Kernmodell 2mm kleiner als Körper
Evil-Erik am 08.12.2015 um 18:40 Uhr (1)
Danke erstmal für die Antworten. @ Tom: Ja da sind viele Verundungen und Ecken mit r2mm. Ich werde es nochmal im GSD versuchen über Volumenextrusion. @ Joe: Ich probier es morgen mal, wenn ich wieder Zugriff auf CATIA hab.
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Farben bei Boolscher Operation Add
moppesle am 08.12.2015 um 19:12 Uhr (1)
Hallo Perry93,willkommen im Forum. Bitte Systeminfo ausfüllen.Zitat:Wenn ich nun den Partbody auf aktiv setze, kann ich den einzelnen Körpern keine verschiedene Farbe geben.Das ist so nicht richtig.So wie ich das auf dem Bild sehe kommt der Unterschied daher, das die Durchmesser der Felge und des Reifen auf der Flankenseite differieren.Grundsätzlich solltest du die Produkt - Partvariante bevorzugen.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Kernmodell 2mm kleiner als Körper
moppesle am 08.12.2015 um 19:23 Uhr (1)
Hallo Evil-Erik,Zitat:@ Tom: Ja da sind viele Verrundungen und Ecken mit r2mm. Ich werde es nochmal im GSD versuchen über Volumenextrusion. Dann werden deine Radien =2mm auch scharfkantig. Das ist nicht wirklich Sinnvoll zur Herstellung eine Gussteils.Das ist, was Tom dir sagen wollte.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
 |
CATIA V5 Allgemein : Farben bei Boolscher Operation Add
Perry93 am 08.12.2015 um 20:20 Uhr (1)

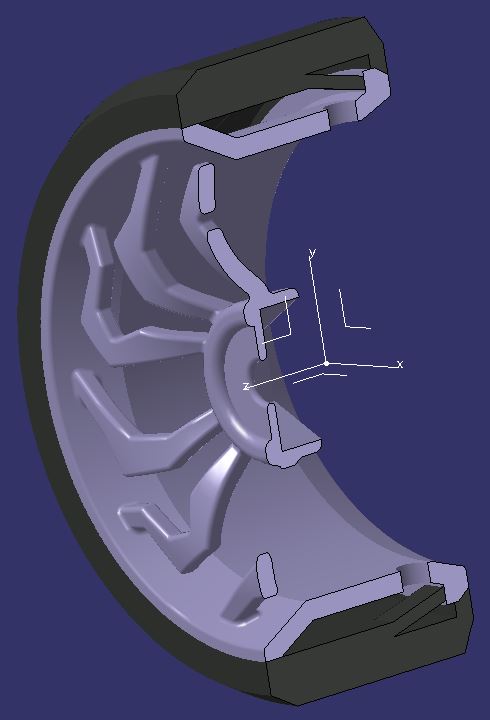

Hier noch ein Bild auf welchem die Durchmesser zu sehen sind.Bei aktivem Partbody (Bild 2) wird ein Teil des Reifens mit grau eingefärbt.Ich vermute das liegt daran, dass Catia die Flächen der Felge und des Reifens welche auf einer Ebene liegen zusammenaddiert. Aber im Strukturbaum sind die Parts doch trotzdem noch getrennt voneinander vorhanden. Da muss es doch eine Möglichkeit geben diesen unterschiedliche Farben zu geben ohne dass wie in Bild 2 ein Teil des Reifens grau wird obwohl ich die Farbe grau nu ...
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Farben bei Boolscher Operation Add
moppesle am 08.12.2015 um 20:47 Uhr (1)
Hi,Zitat:Ich vermute das liegt daran, dass Catia die Flächen der Felge und des Reifens welche auf einer Ebene liegen zusammenaddiert.Ja, da liegst du richtig.Mach einfach ein Aufmass von einem 1/1000 mm auf die Flanke dann wird das wieder richtig angezeigt.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Produkt Ladeprobleme
MarKes am 09.12.2015 um 09:48 Uhr (10)
Halli Hallo ,Also ich habe ein Problem mit meiner Darstellung von dem Produkt. Wenn ich das Produkt lade, damit alle Teile angezeigt werden, werden automatisch die Koordinatensysteme div. Bauteile mitgeladen was aber uneerwünscht ist.Irgendwie ich habe alles durchsucht finde aber nicht die Option, wie man diesen Befehlt ausschaltet oder wo sich dieser Befehl befindet.Ich hoffe jemand kann mir helfen Gruß MarKes
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Produkt Ladeprobleme
RSchulz am 09.12.2015 um 09:56 Uhr (1)
Hallo MarKes und herzlich willkommen im Forum,es wird immer das geladen, was die Parts mitbringen. Wurde das Part also mit aktiviertem bzw. sichtbarem Achsenkreuz, Ebenen etc. gespeichert, werden diese auch innerhalb der Baugruppe angezeigt. Hier kann man eigentlich nur mit einem Makro arbeiten oder immer darauf achten, bevor man die Teile sichert.------------------MFGRick SchulzNettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Produkt Ladeprobleme
moppesle am 09.12.2015 um 09:57 Uhr (1)
Hallo MarKes,willkommen im Forum. Bitte Systeminfo in deinem Profil ausfüllen.Die Koordinatensysteme werden automatisch immer mitgeladen. Geht auch nicht anders.Stelle die Koordinatensysteme in No/Show, somit besteht dein Problem nicht mehr.------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Produkt Ladeprobleme
MarKes am 09.12.2015 um 11:32 Uhr (1)
Okay, danke für die Infos.Dachte mir es gibt eine Grundeinstellung wo diese Teile dann beim Reinladen ohne die Achsensysteme angezeigt werden. Somit muss ich bei den Parts die ich dann ins Produkt lade die Achsensysteme immer ins No-Show legen und dann abspeichern und da führt wohl kein Weg vorbei oder?MFG MarKes
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : CATIA V5 Produkt Ladeprobleme
moppesle am 09.12.2015 um 11:45 Uhr (1)
Hi,oder mit der SUFU in Catia geht das auch ohne Makro. ------------------Gruß UweAuch Catia ist nur ein Mensch!
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Kernmodell 2mm kleiner als Körper
wolfi_z am 09.12.2015 um 14:02 Uhr (1)
Zitat:Original erstellt von moppesle: (...) Dann werden deine Radien =2mm auch scharfkantig. (...) Ja, wenn Du Glueck hast Wenn Du Pech hast gibts eine Fehlermeldung und es geht garnix LG ... Wolfi ------------------NX neun minus CATIA fuenf ergibt Hartz IV
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : Volumenberechnungen von Catia
PaulTk am 10.12.2015 um 11:54 Uhr (1)
Hallo zusammen,wie genau sind die Volumenberchnungen von Catia anzunehmen?Stimmen diese?MfGPaul
|
| In das Form CATIA V5 Allgemein wechseln |
|
CATIA V5 Allgemein : .stl Konventierung
PaulTk am 10.12.2015 um 11:58 Uhr (1)
Hallo zusammen,wo oder kann die Feinheit der stl Konventierung in Catia eingestellt werden?Danke.MfGPaul
|
