SolidWorks : Zeichnungskopf ändern
Heiko Soehnholz am 07.07.2017 um 14:53 Uhr (15)
Hallo,es handelt sich bei den Zeichnungsköpfen um "Blattformate".Dies sind separate Dateien, die dann in die Zeichnungen eingebunden werden (und sich nicht dynamisch aktualisieren).Du kannst eine Zeichnung öffnen und mit "Blattformat bearbeiten" deine Änderungen durchführen.Dann musst du bitte die externe Datei - also das Blattformat - erneut abspeichern (im PullDownMenü Datei angeboten).Wenn ihr eine Zeichnungsvorlage habt, in der dieses Blattformat enthalten ist, muss nun diese Vorlage aktualisiert werde ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Zeichnung als PDF - Ansichten Fehlen
ublum am 12.08.2013 um 13:17 Uhr (1)
Hi,versuch mal Datei speichern als Tiff....oder "drucken" übereinen PDF-Drucker------------------Grüße von der Saar Uwe Blum www.hydac.com/
|
| In das Form SolidWorks wechseln |
SkizzenbildEinfugen.zip |
SolidWorks : Seit SWX ´13 finde ich die Option Skizzenbild einfügen nicht mehr???
Lutz Federbusch am 29.11.2013 um 09:28 Uhr (1)
Das klingt schon merkwürdig, daß der Befehl gar nicht da sein soll. Ist das ein normales SolidWorks oder eine Studenten- o.ä. -version? Sind Zusatzanwendungen/Zeichnungsverwaltungen aktiv, die evtl. Menübefehle, Dateiöffnungen usw. kontrollieren könnten?Wenn es eine ganz normale Version ist und auch sonst nichts aktiv ist, könnte man die Benutzereinstellungen zurücksetzen oder neu installieren erwägen.Kannst Du das angehängte Makro ausführen - Vorbedingung ist eine geöffnete Skizze im Teil und eine Datei B ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Dateiposition für Symbolbibliothek
StefanBerlitz am 14.10.2013 um 09:05 Uhr (1)
Hallo Samuel,Zitat:Original erstellt von Samuel Enz:Welche Dateiposition in den Systemoptionen gibt die Symbolbibliothek an? (Es geht um SWX 2012 SP0.0)Dazu gibt es keine Systemoption, SolidWorks benutzt die gtol.sym aus dem jeweiligen Sprachunterordner im Programminstallationsverzeichnis.Die Änderung/Erweiterung der gtol.sym wird nicht offiziell unterstützt (zumindest wüsste ich nichts davon) und hat auch weitere Konsequenzen mit sich ziehen: wenn du SolidWorks Dokumente weitergibst in denen selbst defini ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Fehler bei Step-Datei
Hallenbeck am 14.05.2014 um 15:35 Uhr (1)
Lösung gefunden:Wenn alte Dateivorlagen (prtdot,asmdot,[dwgdot ?eher nicht?])verwendet werden, kann diese Fehlermeldung beim öffnen von Step-Datein auftreten. Habe einfach die alten Vorlagen göffnet und neu gespeichert. Die Fehlermeldung kommt dann nicht mehr, wurde auf mehreren Systemen gemacht.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Solidworks Revision
ThoMay am 02.11.2015 um 20:35 Uhr (1)
Hallo und ein Willkommen hier im WeltBestenForum Bianca.Auf deine Frage hin:Ja die gibt es.Allerdings ist dazu Disziplin und ein festgelegter Prozessablauf notwendig.Bei meinem letzten AG habe ich das 7 Jahre bei 3 Arbeitsplätzen durchgeführt.Oberste Regel:Die PDF Dateien sind die einzig gültigen Dateien.= Eine Versionsänderung der Modelle wurde nicht durchgeführt.= Die Zeichnungen erhielten in einem kleinem Feld den Änderungsindex.= Die daraus abgeleitete PDF Datei war für alle (Einkauf, Verkauf, Montage, ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Linienstärke im DXF export anzeigen deaktivieren
goofy_ac am 23.02.2016 um 17:30 Uhr (1)
Hallo gearloosehast Du mal einen anderen Standard für das Schreiben des DXF versucht?Wir nutzen als Grundeinstellung:- Version R14- Schriftarten "Nur AutoCAD Standard"- Linienarten AutoCAD StandardartenVielleicht wird hierüber intern eine Auswahl dieser Optionen gesetzt? Kann leider auhc nur für SWX 2013 sprechen...Viele Grüße - Axel
|
| In das Form SolidWorks wechseln |
SOLIDWORKS-ITEM.zip |
SolidWorks : ITEM Alu Profile 5 6 8
duffel90 am 23.04.2016 um 17:57 Uhr (1)
Guden, Ich habe mir mal die Mühe gemacht für Solidworks ITEM Profile zu erstellen die Mithilfe der Funktion Strukturbauteil genutzt werden können (SLDLFP). Die Profile 8 sind jedoch aus dem Forum. Ich habe sie der Vollständigkeitshalber mit in die datei gepackt.Um sie mit der Funktion nutzen zu können müssen diese an den Folgenden Pfad gelegt werden (SW15)SolidWorkslanggermanweldment profilesisoIch wünsche euch viel Spaß damit und würde mich über die Erweiterung auf Profile 10 und 12 freuen.
|
| In das Form SolidWorks wechseln |
|
SolidWorks : CircuitWorks vollversion starten wie?
marde0815 am 19.10.2016 um 07:37 Uhr (1)
Hallo AlexIch kenne den Import auch ohne Bibliothek.Dann müssen in der E-CAD Datei aber die Outlines aller Komponenten (mit deren Höhe u. Richtung) enthalten sein.Circuit Works kann dann aus den 2,5D Daten eine Baugruppe erstellen.Bei mir funktioniert das aber nur dann, wenn ich über Extras/ CircuitWorks/ E-CAD Datei öffnen gehe.GrüßeMartin
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Oberfächenimport in Blech umwandeln
Olaf Wolfram am 02.11.2016 um 13:03 Uhr (1)
ich habe leider die 2013 micht mehr installiert.die dxf von der Abwicklung hängt an und die in 2016 zu Blech konvertierte Datei ebenso.Die Bohrungen sind nicht in der Abwicklung!------------------CSWST/CSWI/CSWPDPS-Software GmbH When was the last time you did something for the first time?[Diese Nachricht wurde von Olaf Wolfram am 02. Nov. 2016 editiert.]
|
| In das Form SolidWorks wechseln |
Get_Value_from_Material_DB.zip |
SolidWorks : Materialspezifische Eigenschaften auslesen
nahe am 15.12.2016 um 16:26 Uhr (1)
Halloanbei hab ich mal was auf die Schnelle zusammen geschustertAnnahmen: - dem Teil ist ein Material zugewiesen - dem Material ist in der Material-DB unter Benutzerdefiniert eine Eigenschaft mit dem Namen "Bleigehalt" und einem Wert zugeordnetErgebnis - das Makro ermittelt das Material des Teils und die Material-DB - dann wird in der DB nach dem Material gesucht und der Wert der Eigenschaft "Bleigehalt" gesucht - danach wird eine benutzerdefinierte Eigenschaft "Bleigehalt" in der Teile-Datei erstellt ...
|
| In das Form SolidWorks wechseln |
 |
SolidWorks : Blechabwicklung
liftlar83 am 15.12.2016 um 16:44 Uhr (1)

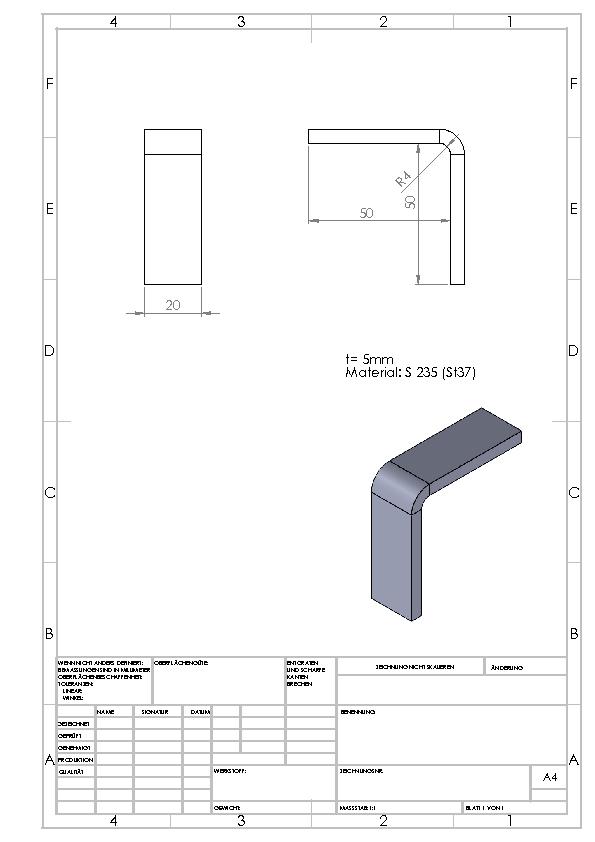

Etwas geändertes reales Gespräch:"Hallo Josef, ich benötige da einen Winkel, bitte lt. Zeichnung fertigen."Servus Alex, dann nimm doch bitte als Biegezugabe 1,2 mm und mache mir die Abwicklung fertig. Ich Laser und Kante es dann""Du Josef darf ich beim Lasern und Kanten zuschauen und etwas dazulernen?""Ja klar wenn du einen Kaffee mitbringst."in der Zwischenzeit....Alex erstellt die Abwicklung mittels Tabellenwert 9,2 und versendet die .dxf per mail an Josef....15 Min später...aus .dxf eine .geo Datei erst ...
|
| In das Form SolidWorks wechseln |
|
SolidWorks : Rändel als Datei
GWS am 30.12.2016 um 17:49 Uhr (1)
SCNR*http://lmgtfy.com/?t=i&q=R%C3%A4ndel+TexturGrüße Günter*Sorry could not resist
|
